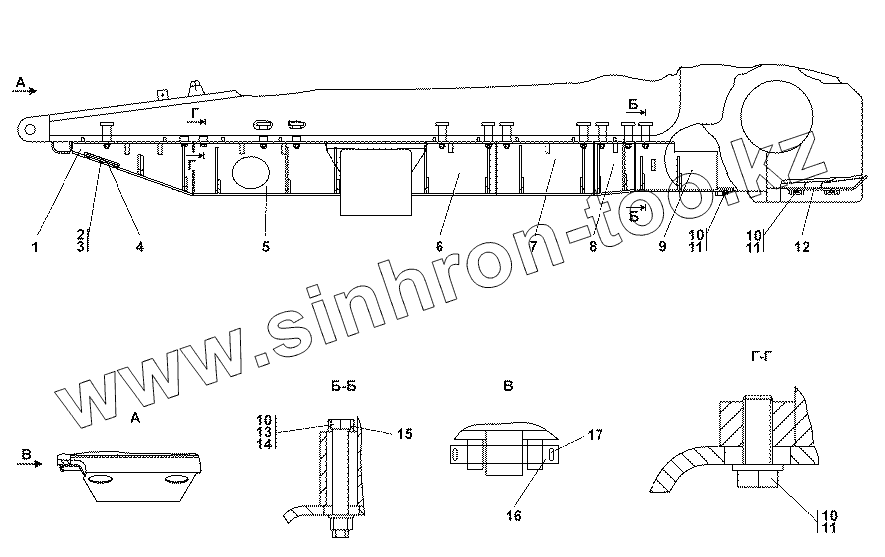

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-64-1СП Установка кожухов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
313512-64-1-20П(SP)
313512-64-1СП(SP)
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
313512-64-1-20П(SP) 313512-64-1-20П(SP) Установка кожухов
313512-64-1СП(SP) 313512-64-1СП(SP) Установка кожухов
1 313512-64-10СП(SP) Кожух
1 313512-64-10-20СП -20SP Кожух
2 Болт М12x1,25-6gx25 Болт М12x1,25-6gx25
2 Болт М12x1,25-6gx25 Болт М12x1,25-6gx25
3 Шайба 12 ОТ Шайба 12 ОТ
4 46-64-66 Крышка
4 46-64-66-20 Крышка
5 313512-64-11СП(SP) Кожух
5 313512-64-11-20СП -20SP Кожух
6 313512-64-12СП(SP) Кожух
6 313512-64-12-20СП -20SP Кожух
7 ТТ3501-64-14СП(SP) Кожух
7 ТТ3501-64-14-20СП -20SP Кожух
8 ТТ3501-64-16-20СП -20SP Кожух
8 ТТ3501-64-16СП(SP) Кожух
9 ТТ3501-64-15СП(SP) Кожух
9 ТТ3501-64-15-20СП -20SP Кожух
10 31 5317 Шайба
11 28 0725 Болт М20х1,5-6gх50 ГОСТ 7796-70
11 28 0725-20 Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
12 2501-64-33СП(SP) Днище
12 2501-64-33-20СП(SP) Днище
13 28 5786 Болт
13 28 5786-20 Болт
14 30 0310 Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
14 30 0310-20 Гайка М20х1,5
15 2501-64-121 Скоба
15 2501-64-121-20 Скоба
16 ТТ3501-64-11 Ось
16 ТТ3501-64-11-20 Ось
17 Шплинт 5x50 Шплинт 5x50
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
