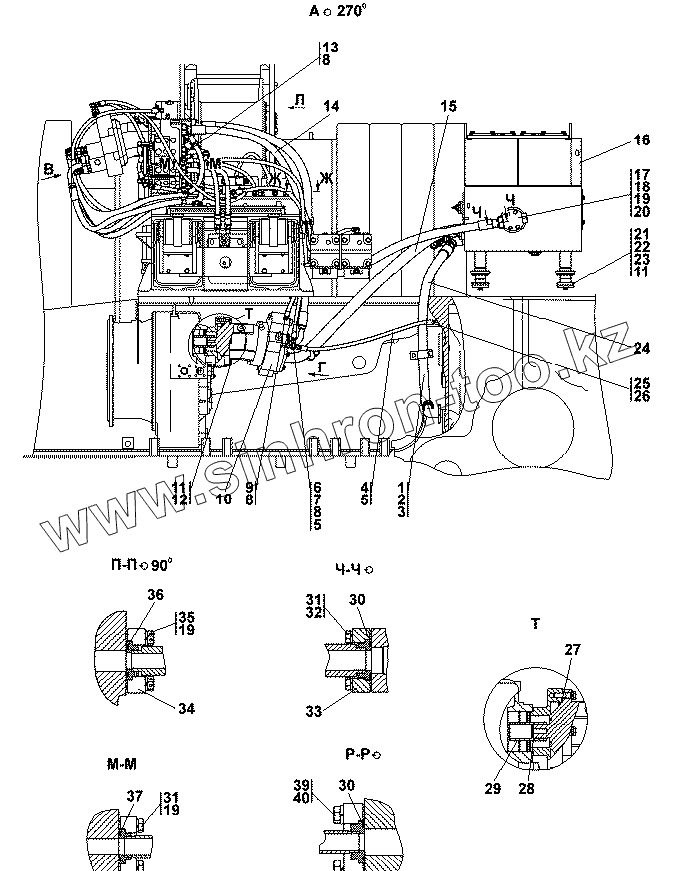

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-26-1-02СП Установка гидросистемы
1
1
2
2
3
4
4
5
5
6
6
6
7
7
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
21
22
23
23
24
24
25
25
26
27
28
29
29
30
31
31
31
32
33
33
34
34
35
35
36
37
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-26-220-20 | Скоба | |
| 1 | 2501-26-220 | Скоба | |
| 2 | 2501-26-221-20 | Планка | |
| 2 | 2501-26-221 | Планка | |
| 3 | 40 0354-04 | Втулка | |
| 4 | 311102-26-517-43СП(SP) | Рукав d.8 | |
| 4 | 311102-26-517-43-20СП(SP) | Рукав d.8 | |
| 5 | 008-010-14-2-51-1668 | Кольцо | |
| 6 | 311102-26-523СП(SP) | Тройник | |
| 6 | 311102-26-523-20СП -20SP | Тройник | |
| 7 | 313512-26-25 | Штуцер | |
| 7 | 313512-26-25-20 | Штуцер | |
| 8 | 0602-28-136К | Шайба специальная | |
| 9 | 313512-26-26-01 | Штуцер ввертной | |
| 9 | 313512-26-26-01-20 | Штуцер ввертной | |
| 10 | А7VO16OLRDS/ 63LNZB01 | Насос А7VO16OLRDS/ 63LNZB01 | |
| 11 | Болт М16x1,5-6gx60 | Болт М16x1,5-6gx60 | |
| 12 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 13 | 313512-26-26 | Штуцер ввертной | |
| 13 | 313512-26-26-20 | Штуцер ввертной | |
| 14 | 313512-26-530СП(SP) | Рукав d.25 | |
| 14 | 313512-26-530-20СП -20SP | Рукав d.25 | |
| 15 | 313512-26-528СП(SP) | Рукав d.32 | |
| 15 | 313512-26-528-20СП -20SP | Рукав d.32 | |
| 16 | 313512-26-30СП(SP) | Бак | |
| 16 | 313512-26-30-20СП -20SP | Бак | |
| 17 | 313512-26-15СП(SP) | Клапан | |
| 17 | 313512-26-15-20СП -20SP | Клапан | |
| 18 | 28 0389 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 18 | 28 0389-20 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 19 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 20 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 | |
| 21 | 2501-25-37СП(SP) | Амортизатор | |
| 22 | 1101-25-36 | Накладка | |
| 23 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 23 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 24 | 46-60-392-05СП(SP) | Рукав | |
| 24 | 46-60-392-05-20СП -20SP | Рукав | |
| 25 | 311102-26-566 | Штуцер ввертной | |
| 25 | 311102-26-566-20 | Штуцер ввертной | |
| 26 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 27 | 190-195-36-2-51-1668 | Кольцо | |
| 28 | 700-58-2333 | Кольцо С42 ГОСТ 13940-86 | |
| 29 | 313512-26-30 | Муфта | |
| 29 | 313512-26-30-20 | Муфта | |
| 30 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 31 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 32 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 33 | 313512-26-538 | Фланец | |
| 33 | 313512-26-538-20 | Фланец | |
| 34 | 313512-26-536 | Фланец | |
| 34 | 313512-26-536-20 | Фланец | |
| 35 | 28 0359 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 35 | 28 0359-20 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 36 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 37 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 38 | 313512-26-537 | Фланец | |
| 38 | 313512-26-537-20 | Фланец | |
| 39 | 28 0501 | Болт М14-6gх50 | |
| 39 | 28 0501-20 | Болт М14-6gх50 | |
| 40 | Шайба 14.ОТ | Шайба 14.ОТ | |
| 41 | 313512-26-535 | Фланец | |
| 41 | 313512-26-535-20 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
