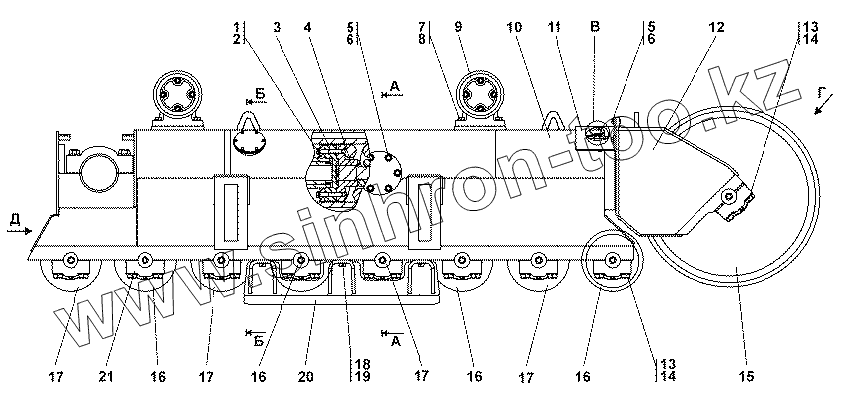

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-21-12СП/-13СП Тележка
313512-21-12-20СП(SP)
313512-21-13СП(SP)
313512-21-13-20СП(SP)
313512-21-12СП(SP)
1
1
2
3
3
3
3
4
4
5
5
5
6
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
16
16
16
17
17
17
17
17
18
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-21-12-20СП(SP) | 313512-21-12-20СП(SP) | Тележка | |
| 313512-21-13СП(SP) | 313512-21-13СП(SP) | Тележка | |
| 313512-21-13-20СП(SP) | 313512-21-13-20СП(SP) | Тележка | |
| 313512-21-12СП(SP) | 313512-21-12СП(SP) | Тележка | |
| 28 0960-20 | 28 0960-20 | Болт М30х30-6gх130 | |
| 1 | 28 0750 | Болт M20x1,5-6gx120 | |
| 1 | 28 0750-20 | Болт M20x1,5-6gx120 | |
| 2 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 3 | 4001-21-118-01СП(SP) | Механизм натяжения | |
| 3 | 4001-21-118-01-20СП -20SP | Механизм натяжения | |
| 3 | 4001-21-118СП(SP) | Механизм натяжения | |
| 3 | 4001-21-118-20СП(SP) | Механизм натяжения | |
| 4 | 4001-21-136СП(SP) | Механизм сдавания | |
| 4 | 4001-21-136-20СП(SP) | Механизм сдавания | |
| 5 | 31 5271 | Шайба | |
| 5 | 31 5271-20 | Шайба | |
| 6 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 7 | 31 5355 | Шайба | |
| 7 | 31 5355-20 | Шайба | |
| 8 | 28 0830 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 8 | 28 0830-20 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 403-21-15СП(SP) | Каток поддерживающий | |
| 9 | 403-21-15-20СП(SP) | Каток поддерживающий | |
| 10 | 313512-21-112-20СП -20SP | Рама тележки | |
| 10 | 313512-21-111-20СП -20SP | Рама тележки | |
| 10 | 313512-21-112СП(SP) | Рама тележки | |
| 10 | 313512-21-111СП(SP) | Рама тележки | |
| 11 | 4001-21-120СП(SP) | Кожух | |
| 11 | 4001-21-120-20СП(SP) | Кожух | |
| 12 | 313512-21-109СП(SP) | Рама тележки передняя | |
| 12 | 313512-21-109-20СП -20SP | Рама тележки передняя | |
| 13 | 31 5394 | Шайба | |
| 13 | 31 5394-20 | Шайба | |
| 14 | 28 0960 | Болт М30х30-6gх 130 | |
| 15 | 313512-21-141-01СП(SP) | Колесо натяжное | |
| 15 | 313512-21-141-01-20СП(SP) | Колесо натяжное | |
| 16 | 313512-21-140-04СП(SP) | Каток опорный | |
| 16 | 313512-21-140-04-20СП(SP) | Каток опорный | |
| 17 | 313512-21-140-05СП(SP) | Каток опорный | |
| 17 | 313512-21-140-05-20СП(SP) | Каток опорный | |
| 18 | 28 0815 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 18 | 28 0815-20 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 19 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 19 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 20 | 313512-21-129СП(SP) | Щиток | |
| 20 | 313512-21-129-20СП -20SP | Щиток | |
| 21 | 313512-21-58 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
