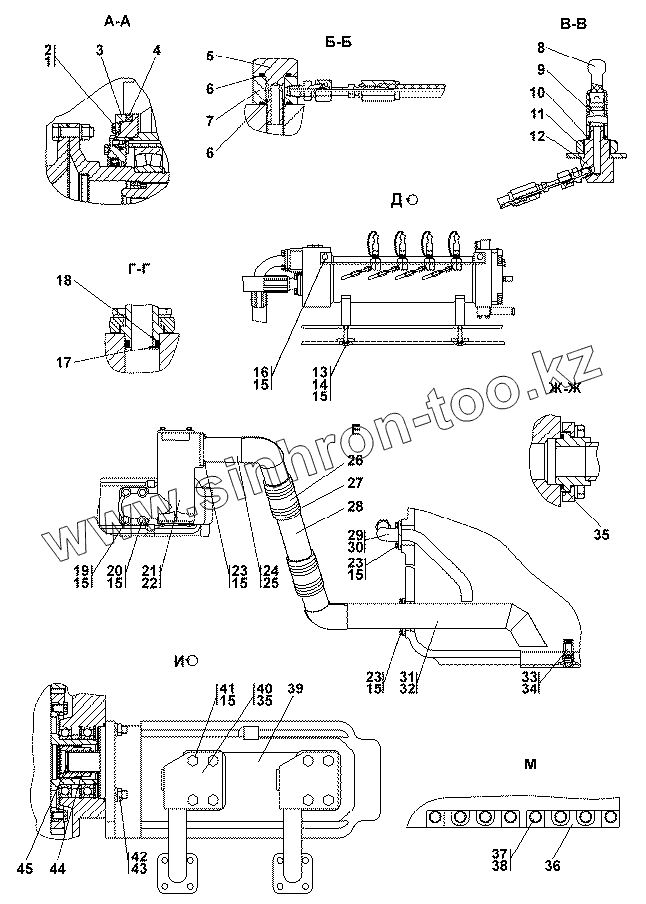

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-16-1СП Установка трансмиссии
1
2
2
3
4
5
5
6
6
7
7
8
9
10
11
11
12
13
13
14
14
15
15
15
15
15
15
15
15
16
17
18
19
19
20
20
21
21
22
23
23
23
24
24
25
26
27
28
28
29
29
30
31
31
32
33
33
34
35
35
36
36
37
37
38
39
40
40
41
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 461901-06-20 | 461901-06-20 | Рукав | |
| 1 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 2 | 285221 | Болт | |
| 2 | 285221-20 | Болт | |
| 3 | 4001-12-69 | Кольцо | |
| 4 | 400461 | Кольцо | |
| 5 | 2501-20-8-20 | Болт зажимной | |
| 5 | 2501-20-8 | Болт зажимной | |
| 6 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 7 | 1101-15-40 | Угольник | |
| 7 | 1101-15-40-20 | Угольник | |
| 8 | МБШ 14/35-22 МБШ 14/35-00ГЧ | Вилка резиновая МБШ 14/35-22 МБШ 14/35-00ГЧ | |
| 9 | МБШ 14/35-02 МБШ 14/35-00ГЧ | Вилка МБШ 14/35-02 МБШ 14/35-00ГЧ | |
| 10 | USIT 1/4 МБШ14/ 35-00ГЧ | Кольцо уплотнительное торцевое комбинированное USIT 1/4 МБШ14/ 35-00ГЧ | |
| 11 | 30 0365 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 11 | 30 0365-20 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 12 | 4001-16-28 | Муфта | |
| 13 | 28 0382 | Болт М12-6gx70 | |
| 13 | 28 0380-20 | Болт М12-6gx70 | |
| 14 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 15 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 16 | Болт М12-6gx25 | Болт М12-6gx25 | |
| 17 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 440038 | Кольцо защитное | |
| 19 | 280573 | Болт М16-6gх120.109.019 ГОСТ 7796-70 | |
| 19 | 280573-20 | Болт М16-6gх120.109.029 ГОСТ 7796-70 | |
| 20 | 280551-03 | Болт М16-6gx150 | |
| 20 | 280551-03-20 | Болт М16-6gx150 | |
| 21 | 4001-16-10СП(SP) | Заборник | |
| 21 | 4001-16-10-20СП(SP) | Заборник | |
| 22 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 23 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 24 | 313512-16-11СП(SP) | Фланец | |
| 24 | 313512-16-11-20СП -20SP | Фланец | |
| 25 | 105-115-58-2-51-1668 | Кольцо 105-115-58-2-51-1668 | |
| 26 | 461901-06 | Рукав | |
| 27 | DIN3017-AS100-120/ 12C7-W2 | Шланговый хомут DIN3017-AS100-120/ 12C7-W2 | |
| 28 | 313512-16-6 | Труба | |
| 28 | 313512-16-6-20 | Труба | |
| 29 | 313512-16-12СП(SP) | Трубопровод | |
| 29 | 313512-16-12-20СП -20SP | Трубопровод | |
| 30 | 088-095-46-2-51-1668 | Кольцо | |
| 31 | 313512-16-10СП(SP) | Трубопровод | |
| 31 | 313512-16-10-20СП -20SP | Трубопровод | |
| 32 | 118-124-36-2-51-1668 | Кольцо 118-124-36-2-51-1668 | |
| 33 | 1101-16-112СП(SP) | Клапан | |
| 33 | 1101-16-112-20СП(SP) | Клапан | |
| 34 | 040-045-30-2-51-1668 | Кольцо 040-045-30-2-51-1668 | |
| 35 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 36 | 2501-12-161 | Планка | |
| 36 | 2501-12-161-20 | Планка | |
| 37 | 280835 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 37 | 280835-20 | Болт М24х2-6gх75 | |
| 38 | Шайба 24.ОТ | Шайба 24.ОТ | |
| 39 | S1A6132S6132T52A 1M1HOX1HA | Насос S1A6132S6132T52A 1M1HOX1HA | |
| 40 | 4001-16-28СП(SP) | Трубопровод | |
| 40 | 4001-16-28-20СП(SP) | Трубопровод | |
| 41 | 280366 | Болт М12-6gх75 | |
| 41 | 280366-20 | Болт М12-6gх75 | |
| 42 | 300252 | Гайка М14х1,5-6Н | |
| 42 | 300252-20 | Гайка М14х1,5-6Н | |
| 43 | Шайба 14.ОТ | Шайба 14.ОТ | |
| 44 | 4001-16-23 | Муфта | |
| 45 | 580320 | Кольцо С36 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
