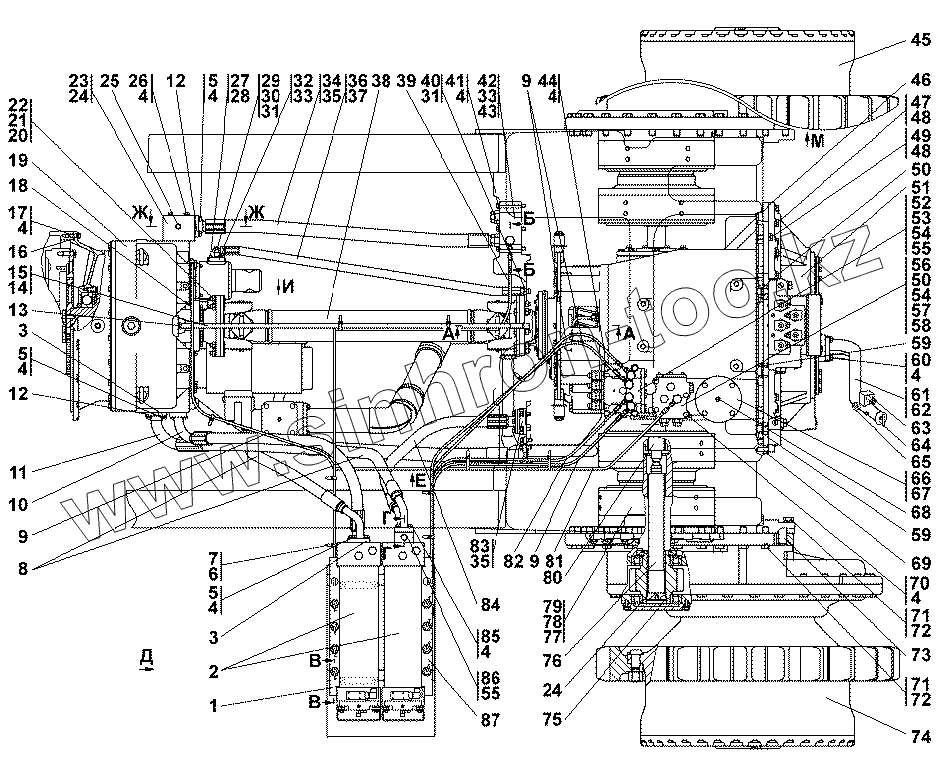

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-16-1СП Установка трансмиссии
313512-16-1СП(SP)
1
2
2
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
6
7
8
8
9
9
9
10
10
11
11
12
12
12
13
13
14
15
15
16
17
17
18
19
19
20
20
21
21
22
22
23
24
24
25
26
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
40
40
41
42
42
43
44
44
45
45
46
47
47
48
48
49
49
50
50
51
51
52
52
53
54
54
55
55
56
56
57
58
59
59
60
61
61
62
62
63
63
64
65
65
66
66
67
68
69
70
70
71
71
71
72
72
73
74
74
75
76
77
78
79
80
81
82
83
83
84
84
85
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-16-1СП(SP) | 313512-16-1СП(SP) | Установка трансмиссии | |
| 281389-20 | 281389-20 | Болт М12-6gх100 | |
| 1 | 4001-16-27-01 | Планка | |
| 2 | 4001-15-10СП(SP) | Фильтр | |
| 2 | 4001-15-10-20СП(SP) | Фильтр | |
| 3 | 2501-26-83 | Фланец | |
| 3 | 2501-26-83-20 | Фланец | |
| 4 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 5 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 6 | ALT-200 | Стяжка неоткрывающяяся с фиксатором ALT-200 | |
| 7 | Стяжка SF-200 | Стяжка SF-200 | |
| 8 | 312501-26-29-01СП(SP) | Рукав | |
| 8 | 312501-26-29-01-20СП(SP) | Рукав | |
| 9 | 1101-15-24-06СП(SP) | Рукав для замера давления | |
| 10 | 2602-26-25СП(SP) | Рукав | |
| 10 | 2602-26-25-20СП(SP) | Рукав | |
| 11 | 4002-60-117-07СП(SP) | Рукав | |
| 11 | 4002-60-117-07-20СП -20SP | Рукав | |
| 12 | 2501-12-154 | Фланец | |
| 12 | 2501-12-154-20 | Фланец | |
| 13 | 403-16-109СП(SP) | Штуцер | |
| 13 | 403-16-109-20СП(SP) | Штуцер | |
| 14 | DIN3017-АS20-32/ 12C7-W2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 15 | 460601-40 | Рукав | |
| 15 | 460601-40-20 | Рукав | |
| 16 | 400468-27 | Кольцо | |
| 17 | 285001 | Болт | |
| 17 | 285001-20 | Болт | |
| 18 | 1101-15-24-12СП(SP) | Рукав для замера давления | |
| 19 | 4001-14-1-02СП(SP) | Гидротрансформатор с редуктором привода насосов | |
| 19 | 4001-14-1-02-20СП -20SP | Гидротрансформатор с редуктором привода насосов | |
| 20 | 30 0252 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 20 | 30 0252-20 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 21 | 315220 | Шайба | |
| 21 | 315220-20 | Шайба | |
| 22 | 4001-16-35 | Болт специальный | |
| 22 | 4001-16-35-20 | Болт специальный | |
| 23 | 4001-16-24 | Тройник | |
| 24 | 069-075-36-2-51-1668 | Кольцо 069-075-36-2-51-1668 | |
| 25 | ТМ100-ВТ | Датчик указателя температуры ТМ100-ВТ | |
| 26 | 283393 | Болт 3М12-6gx115 | |
| 26 | 283393-20 | Болт 3М12-6gx115 | |
| 27 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 28 | Шайба 8Т | Шайба 8Т | |
| 29 | 5001-26-77 | Угольник ввертной | |
| 29 | 5001-26-77-20 | Угольник ввертной | |
| 30 | Н.036.23.022 | Контргайка | |
| 30 | Н.036.23.022-01 | Контргайка | |
| 31 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 32 | 2001-16-31 | Фланец | |
| 32 | 2001-16-31-20 | Фланец | |
| 33 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 4002-60-117-06СП(SP) | Рукав | |
| 34 | 4002-60-117-06-20СП -20SP | Рукав | |
| 35 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 36 | 404-26-213-16СП(SP) | Рукав | |
| 36 | 404-26-213-16-20СП -20SP | Рукав | |
| 37 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 38 | 81-4250010-80 | Вал карданный | |
| 39 | 1101-15-24-09СП(SP) | Рукав для замера давления | |
| 40 | 5001-26-78 | Штуцер ввертной | |
| 40 | 5001-26-78-20 | Штуцер ввертной | |
| 41 | 281389 | Болт М12-6gх100 | |
| 42 | 313512-15-5СП(SP) | Клапан предохранительный | |
| 42 | 313512-15-5-20СП(SP) | Клапан предохранительный | |
| 43 | 075-081-36-2-51-1668 | Кольцо 075-081-36-2-51-1668 | |
| 44 | 28 1391 | Болт 3М 12-6х110 ГОСТ 7796-70 | |
| 44 | 28 1391-20 | Болт M12-6gx110 | |
| 45 | 3501-19-12СП(SP) | Передача бортовая | |
| 45 | 3501-19-12-20СП(SP) | Передача бортовая | |
| 46 | 400461 | Кольцо | |
| 47 | 280562 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 47 | 280562-20 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 48 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 49 | 280550 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 49 | 280550-20 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 50 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 51 | 313512-12-14СП(SP) | Блок трансмиссии | |
| 51 | 313512-12-14-20СП -20SP | Блок трансмиссии | |
| 52 | 313512-15-1СП(SP) | Блок управления | |
| 52 | 313512-15-1-20СП(SP) | Блок управления | |
| 53 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 54 | 030-035-30-2-51-1668 | Кольцо 030-035-30-2-51-1668 | |
| 55 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 56 | 4001-15-12-01СП(SP) | Клапан | |
| 56 | 4001-15-12-01-20СП -20SP | Клапан | |
| 57 | 034-038-25-2-51-1668 | Кольцо 034-038-25-2-51-1668 | |
| 58 | 066-071-30-2-51-1668 | Кольцо 066-071-30-2-51-1668 | |
| 59 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 60 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 61 | 313512-16-13СП(SP) | Горловина | |
| 61 | 313512-16-13-20СП -20SP | Горловина | |
| 62 | 450310 | Прокладка | |
| 62 | 450310-20 | Прокладка | |
| 63 | 46-14-141СП(SP) | Сапун | |
| 63 | 46-14-141-20СП(SP) | Сапун | |
| 64 | 2501-15-124СП(SP) | Пробка | |
| 65 | 3501-16-102-04СП(SP) | Линейка | |
| 65 | 3501-16-102-04-20СП -20SP | Линейка | |
| 66 | 2001-16-29-02 | Крышка | |
| 66 | 2001-16-29-02-20 | Крышка | |
| 67 | 130-135-36-2-51-1668 | Кольцо 130-135-36-2-51-1668 | |
| 68 | 2602.38.3829 | Датчик сигнализатора давления масла 2602.38.3829 | |
| 69 | 325463 | Штифт | |
| 70 | 280383-01 | Болт М12-6gx85 | |
| 70 | 280383-01-20 | Болт М12-6gx85 | |
| 71 | 28 0835 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 71 | 28 0835-20 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 72 | Шайба 24Т | Шайба 24Т | |
| 73 | 325580 | Штифт | |
| 74 | ТТ3501-19-12СП(SP) | Передача бортовая | |
| 74 | ТТ3501-19-12-20СП -20SP | Передача бортовая | |
| 75 | 58 0676 | Кольцо С80 ГОСТ 13940-86 | |
| 76 | 2501-12-135-03СП(SP) | Торсион | |
| 77 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 78 | 285555-01 | Болт | |
| 79 | 2501-18-16СП(SP) | Фрикцион бортовой и тормоз остановочный | |
| 80 | 2501-12-135-01СП(SP) | Торсион | |
| 81 | 1101-15-24-07СП(SP) | Рукав для замера давления | |
| 82 | 1101-15-24-05СП(SP) | Рукав для замера давления | |
| 83 | 3501-16-28 | Фланец | |
| 83 | 3501-16-28-20 | Фланец | |
| 84 | 312501-26-29-03СП | Рукав | |
| 84 | 312501-26-29-03-20СП -20SP | Рукав | |
| 85 | 28 0366 | Болт М12-6gх75 | |
| 85 | 28 0366-20 | Болт М12-6gх75 | |
| 86 | 4001-16-3-01 | Проставка | |
| 87 | 4001-16-27 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
