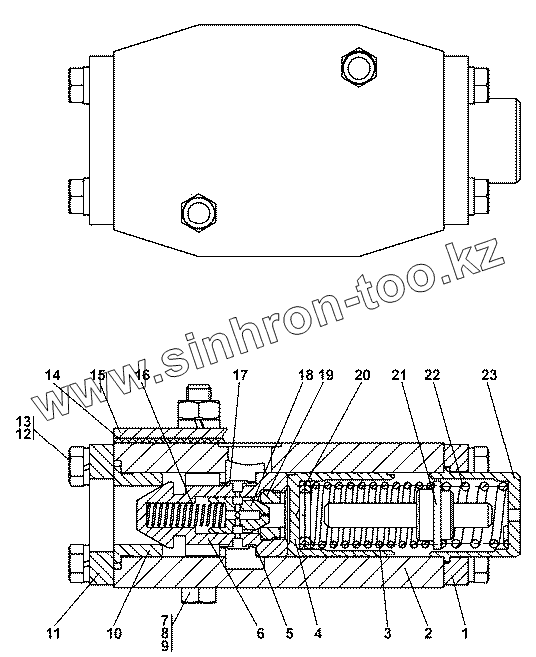

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-15-11СП/-01СП Клапан-модулятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
313512-15-11-20СП(SP)
313512-15-11СП(SP)
313512-15-11-01-20СП -20SP
313512-15-11-01СП(SP)
1
2
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
313512-15-11-20СП(SP) 313512-15-11-20СП(SP) Клапан-модулятор
313512-15-11СП(SP) 313512-15-11СП(SP) Клапан-модулятор
313512-15-11-01-20СП -20SP 313512-15-11-01-20СП -20SP Клапан-модулятор
313512-15-11-01СП(SP) 313512-15-11-01СП(SP) Клапан-модулятор
1 313512-15-58 Крышка
2 313515-15-50 Корпус
2 313512-15-50-20 Корпус
3 38 5435-01 Пружина
3 38 5434 Пружина
4 4001-15-3 Поршень
5 Проволока 0,6-0-С Проволока 0,6-0-С
6 313512-15-51 Клапан
7 28 0291 Болт М10x1,25-6gx90
7 28 0291-20 Болт М10x1,25-6gx90
8 30 5186 Гайка М10х1,25
8 30 5186-20 Гайка М10х1,25
9 Шайба 10 Шайба 10
10 313512-15-54 Седло
11 313512-15-55 Крышка
12 Шайба 8Т Шайба 8Т
13 Болт М8-6gx25 Болт М8-6gx25
14 45 0350 Прокладка
14 45 0350-20 Прокладка
15 4001-15-15 Крышка
16 38 5050-05-01 Пружина
17 4001-15-14 Сетка полутомпаковая О355Н
18 313512-15-52 Поршень
19 313512-15-53 Дроссель
20 47-59-205 Кольцо
21 313512-15-56 Стержень
22 38 5579-01 Пружина
23 313512-15-57 Стакан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
