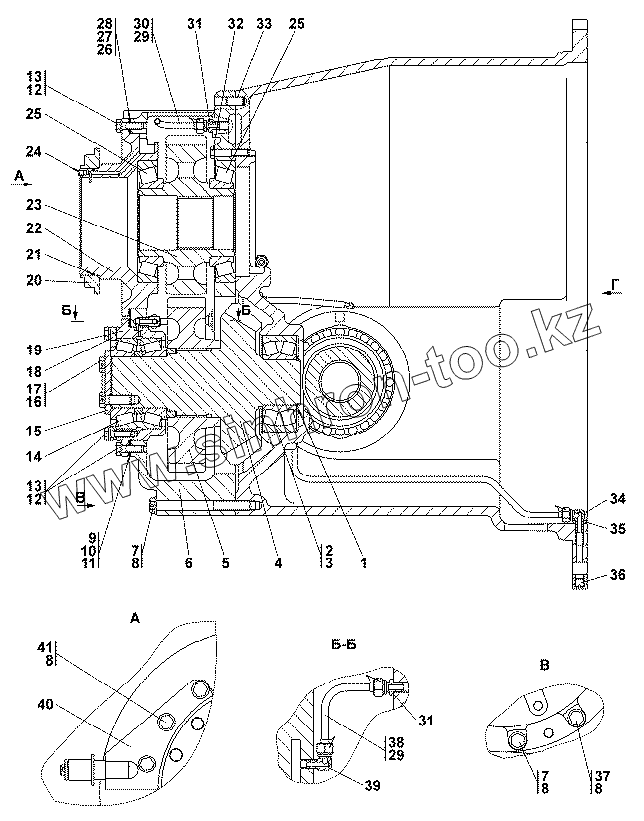

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-12-12СП Передача главная
313512-12-12СП(SP)
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-12-12СП(SP) | 313512-12-12СП(SP) | Передача главная | |
| 1 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 | |
| 2 | 53616H | Подшипник 53616H | |
| 3 | 22316W33 | Подшипник 22316W33 | |
| 4 | 2501-12-108 | Шестерня | |
| 5 | 2501-12-129СП(SP) | Шестерня | |
| 6 | 2501-12-101 | Корпус (476719267303) | |
| 7 | 28 5585 | Болт | |
| 8 | 31 5271 | Шайба | |
| 9 | 2501-12-115 | Прокладка | |
| 10 | 2501-12-115-01 | Прокладка | |
| 11 | 2501-12-115-02 | Прокладка | |
| 12 | 31 0225 | Шайба | |
| 13 | 28 0350 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 14 | 97518А1 | Подшипник 97518А1 | |
| 15 | 2501-12-114 | Крышка | |
| 16 | Проволока КС 1,6 | Проволока КС 1,6 | |
| 17 | 28 0545 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 18 | 2501-12-113 | Крышка | |
| 19 | 2501-12-103 | Стакан (476719267303) | |
| 20 | 4001-12-68 | Проставка | |
| 21 | 185-190-36-2-3 | Кольцо 185-190-36-2-3 | |
| 22 | 313512-12-22 | Стакан | |
| 23 | 2501-12-106 | Шестерня | |
| 24 | 37 0150-08 | Пробка 4-КГ 1/8"45 ТУ 23.1.506-91 | |
| 25 | 7224А | Подшипник 7224А | |
| 26 | 2501-12-112-02 | Прокладка | |
| 27 | 2501-12-112-01 | Прокладка | |
| 28 | 2501-12-112 | Прокладка | |
| 29 | Проволока КС 1,0 | Проволока КС 1,0 | |
| 30 | 2501-12-131СП(SP) | Труба | |
| 31 | 2501-12-222 | Штуцер | |
| 32 | Болт M12-6gx60 | Болт M12-6gx60 | |
| 33 | 32 5463 | Штифт | |
| 34 | 2501-12-216-01 | Угольник концевой | |
| 35 | 30 0250 | Гайка М14х1,5-6Н ГОСТ 5916-70 | |
| 36 | 700-37-2171 | Пробка 3КГ 3/8".45.019 ТУ 23.1.506-91 | |
| 37 | Болт М16x1,5-6gx60 | Болт М16x1,5-6gx60 | |
| 38 | 2501-12-130СП(SP) | Труба | |
| 39 | 2501-12-216 | Угольник концевой | |
| 40 | 2501-12-140СП(SP) | Кронштейн | |
| 41 | 28 5586 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
