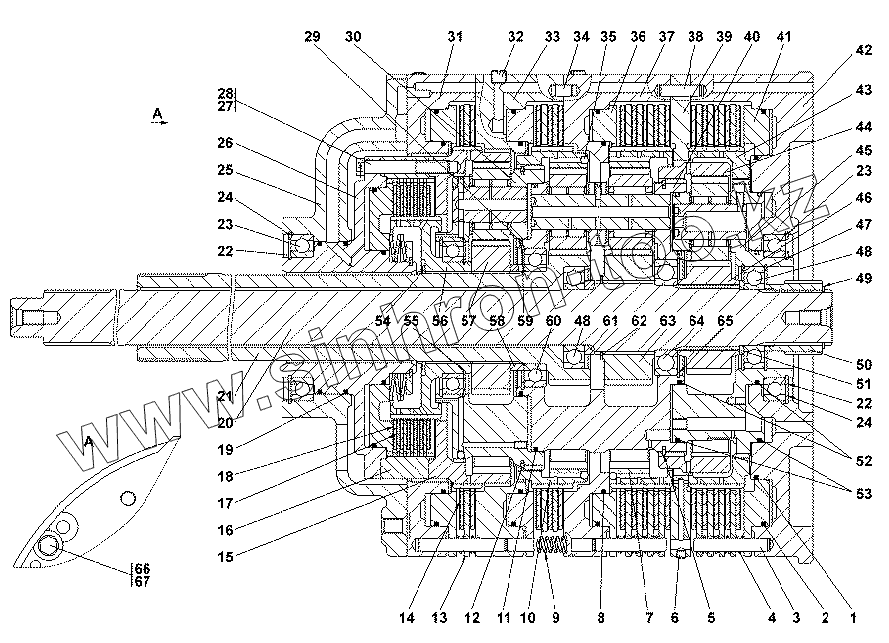

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-12-10СП Коробка передач планетарная
313512-12-10СП(SP)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-12-10СП(SP) | 313512-12-10СП(SP) | Коробка передач планетарная | |
| 1 | 2501-12-181-09 | Кольцо уплотнительное | |
| 2 | 2501-12-181-14 | Кольцо | |
| 3 | 47 5460 | Палец | |
| 4 | 38 5212-01 | Пружина | |
| 5 | 58 5960 | Кольцо | |
| 6 | 37 0150-08 | Пробка 4-КГ 1/8"45 ТУ 23.1.506-91 | |
| 7 | 2501-12-187 | Шестерня | |
| 8 | 2501-12-181-11 | Кольцо уплотнительное | |
| 9 | 700-38-2646-01 | Пружина | |
| 10 | 2501-12-188 | Шестерня | |
| 11 | 2501-12-181-17 | Кольцо уплотнительное | |
| 12 | 58 5960-01 | Кольцо | |
| 13 | 2501-12-231 | Диск | |
| 14 | 2501-12-124СП(SP) | Диск | |
| 15 | 2501-12-229 | Шестерня | |
| 16 | 2501-12-228 | Барабан | |
| 17 | 2501-12-37 | Диск | |
| 18 | 2501-12-125СП(SP) | Диск | |
| 19 | 44 0046 | Кольцо уплотнительное | |
| 20 | 313512-12-9 | Вал | |
| 21 | 2501-12-149СП(SP) | Вал | |
| 22 | 58 0820 | Кольцо С130 | |
| 23 | 1000926Л | Подшипник 1000926Л | |
| 24 | 58 0880 | Кольцо С180 | |
| 25 | 313512-12-6 | Корпус | |
| 26 | 2501-12-120СП(SP) | Бустер | |
| 27 | Проволока КС 1,6 | Проволока КС 1,6 | |
| 28 | 28 5517 | Болт | |
| 29 | 2501-12-181-01 | Кольцо уплотнительное | |
| 30 | 2501-12-121СП(SP) | Водило | |
| 31 | 313512-12-5 | Корпус | |
| 32 | 37 0260 | Пробка 3-кг1/4" | |
| 33 | 313512-12-4 | Корпус | |
| 34 | 32 5383 | Штифт | |
| 35 | Б8-100 | Шарик ГОСТ 3722-81 | |
| 36 | 2501-12-52 | Поршень | |
| 37 | 313512-12-3 | Корпус | |
| 38 | 32 5390 | Штифт | |
| 39 | 313512-12-2 | Фланец | |
| 40 | 2501-12-153-01СП(SP) | Водило | |
| 41 | 2501-12-53 | Поршень | |
| 42 | 313112-12-1 | Корпус | |
| 43 | 2501-12-62 | Барабан | |
| 44 | 2501-12-61 | Шестерня | |
| 45 | 2501-12-123СП(SP) | Водило | |
| 46 | 2501-12-65 | Шестерня | |
| 47 | 58 0810 | Кольцо С110 | |
| 48 | 212 | Подшипник 212 | |
| 49 | 58 0609 | Кольцо С60 | |
| 50 | 313512-12-30 | Муфта | |
| 51 | 2501-12-87 | Кольцо | |
| 52 | 2501-12-181 | Кольцо уплотнительное | |
| 53 | 2501-12-181-16 | Кольцо уплотнительное | |
| 54 | 58 0760 | Кольцо С100 ГОСТ 13940-86 | |
| 55 | 58 0814 | Кольцо С120 ГОСТ 13940-86 | |
| 56 | 2501-12-56 | Барабан | |
| 57 | 2501-12-63 | Шестерня | |
| 58 | 2501-12-183 | Кольцо | |
| 59 | 58 0850 | Кольцо С150.Ц9хр ГОСТ 13941-86 | |
| 60 | 120 | Подшипник 120 | |
| 61 | 2501-12-209 | Кольцо | |
| 62 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 | |
| 63 | 2501-12-208 | Шестерня | |
| 64 | 6-214К | Подшипник 6-214К | |
| 65 | 58 0818 | Кольцо С125 ГОСТ 13941-86 | |
| 66 | 2501-12-218 | Болт специальный | |
| 67 | 31 5220 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
