Каталог запасных частей к технике: Промтрактор ТГ-511. 313502-92-430-01СП Обойма подвесная
1
1
2
2
2
3
3
3
3
4
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
21
21
22
22
23
24
25
25
26
26
27
28
29
30
31
31
32
33
33
34
34
35
36
36
37

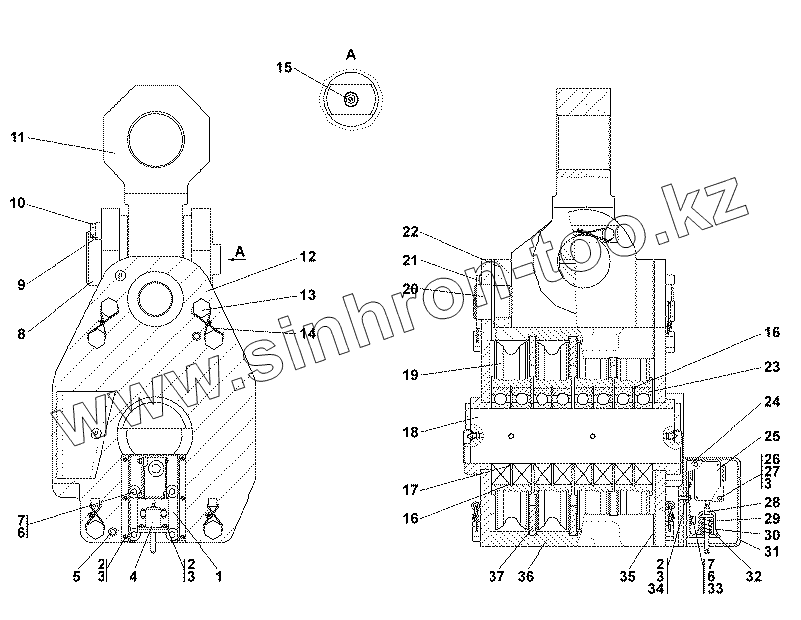

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-92-430-01-20СП(SP) | 313502-92-430-01-20СП(SP) | Обойма подвесная | |
| 313502-92-430-01СП(SP) | 313502-92-430-01СП(SP) | Обойма подвесная | |
| 1 | 312001-92-51-20 | Плита | |
| 1 | 312001-92-51 | Плита | |
| 2 | Винт ВМ5-6gx12 | Винт ВМ5-6gx12 | |
| 3 | Шайба 5 | Шайба 5 | |
| 4 | 312001-92-53 | Стакан | |
| 5 | 320450 | Штифт | |
| 6 | Шайба 8Т | Шайба 8Т | |
| 7 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 8 | 313502-92-431 | Палец | |
| 9 | 313502-92-432 | Ригель | |
| 10 | 28 0545 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 10 | 28 0545-20 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 11 | 313502-92-435 | Серьга | |
| 11 | 313502-92-435-20 | Серьга | |
| 12 | 313502-92-450-01СП(SP) | Боковина | |
| 12 | 313502-92-450-01-20СП(SP) | Боковина | |
| 13 | 28 0823 | Болт 3М24х2-6gх60 | |
| 13 | 28 0823-20 | Болт 3М24х2-6gх60 | |
| 14 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 15 | Масленка 1.2 Ц6хр | Масленка 1.2 Ц6хр | |
| 15 | Масленка 1.2Кд.6хр | Масленка 1.2Кд.6хр | |
| 16 | 58 0880 | Кольцо С180 | |
| 17 | 312501-92-28 | Кольцо | |
| 18 | 313502-92-392 | Ось | |
| 19 | 313502-92-402-20 | Блок | |
| 19 | 313502-92-402 | Блок | |
| 20 | 313502-92-434 | Палец | |
| 21 | 313502-92-440СП(SP) | Боковина | |
| 21 | 313502-92-440-20СП -20SP | Боковина | |
| 22 | 313502-92-460СП(SP) | Кронштейн | |
| 22 | 313502-92-460-20СП -20SP | Кронштейн | |
| 23 | 60220 | Подшипник 60220 | |
| 24 | 311102-92-40 | Уголок | |
| 25 | 60220 | Подшипник 60220 | |
| 25 | 60220 | Подшипник 60220 | |
| 26 | 350380 | Винт | |
| 26 | 350380-20 | Винт | |
| 27 | Гайка М5 | Гайка М5 | |
| 28 | 312001-92-54 | Стяжка | |
| 29 | 385211 | Пружина | |
| 30 | 312001-92-55 | Втулка | |
| 31 | 311102-92-39 | Кожух | |
| 31 | 311102-92-39-20 | Кожух | |
| 32 | 312001-92-52 | Кронштейн | |
| 33 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 33 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 34 | 31 0080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 34 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 35 | 313502-92-406 | Прокладка | |
| 36 | 313502-92-395 | Проставка | |
| 36 | 313502-92-395-20 | Проставка | |
| 37 | 313502-92-396 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
