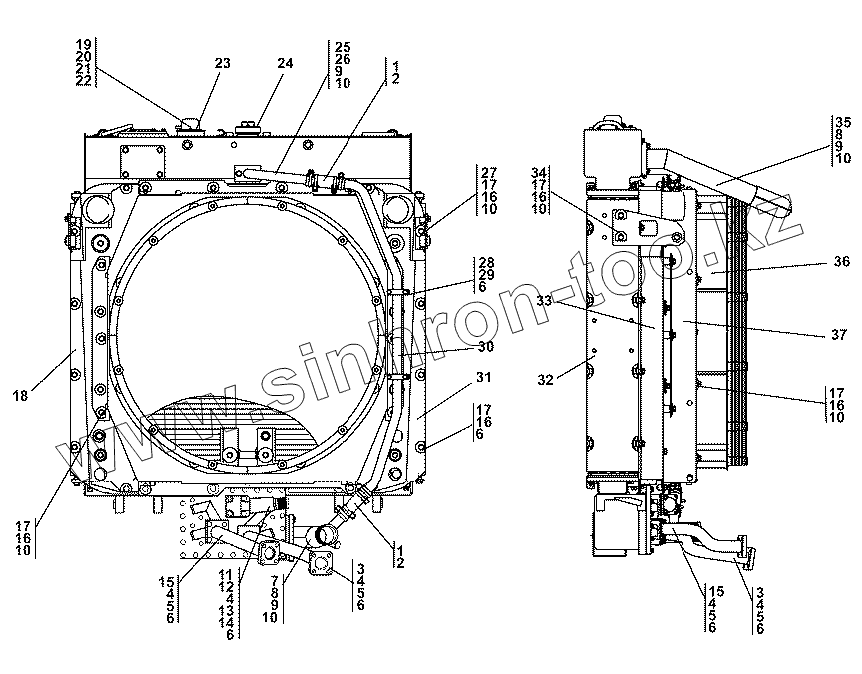

Каталог запасных частей к технике: Промтрактор ТГ-511. 2506-60-146-01СП Установка радиаторная
1
1
1
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
7
7
8
8
8
9
9
9
10
10
10
10
10
10
10
11
11
12
12
13
14
15
15
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
20
20
21
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2506-60-146-01-20СП -20SP | 2506-60-146-01-20СП -20SP | Установка радиаторная | |
| 2506-60-146-01СП(SP) | 2506-60-146-01СП(SP) | Установка радиаторная | |
| 1 | 58-60-180-20СП(SP) | Хомут | |
| 1 | 58-60-180СП(SP) | Хомут | |
| 2 | 46 1201-07 | Рукав | |
| 2 | 46-1201-07-20 | Рукав | |
| 3 | 313516-60-102СП(SP) | Патрубок | |
| 3 | 313516-60-102-20СП -20SP | Патрубок | |
| 4 | 45 0224 | Прокладка | |
| 4 | 45 0224-20 | Прокладка | |
| 5 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 6 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 7 | 2506-60-119-01СП(SP) | Патрубок | |
| 7 | 2506-60-119-01-20СП -20SP | Патрубок | |
| 8 | 45 0132 | Прокладка | |
| 8 | 45 0132-20 | Прокладка | |
| 9 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 10 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 11 | 2506-60-123СП(SP) | Патрубок | |
| 11 | 2506-60-123-20СП(SP) | Патрубок | |
| 12 | 29 5220 | Шпилька | |
| 12 | 29 5220-20 | Шпилька | |
| 13 | Болт М10-6gx70 | Болт М10-6gx70 | |
| 14 | Гайка М10 | Гайка М10 | |
| 15 | 313516-60-103СП(SP) | Патрубок | |
| 15 | 313516-60-103-20СП -20SP | Патрубок | |
| 16 | Болт М12x1,25x30 | Болт М12x1,25x30 | |
| 17 | 46-11-476 | Шайба | |
| 17 | 46-11-476-20 | Шайба | |
| 18 | 2506-60-147СП(SP) | Уголок | |
| 18 | 2506-60-147-20СП(SP) | Уголок | |
| 19 | 404-60-256СП(SP) | Грибок | |
| 19 | 404-60-256-20СП(SP) | Грибок | |
| 20 | 35 0420 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 20 | 35 0420-20 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 21 | Шайба 6Т | Шайба 6Т | |
| 22 | ПВК120.1301.00-1СП | Клапан паровоздушный ПВК120.1301.00-1СП | |
| 23 | 45 0343 | Прокладка | |
| 23 | 45 0343-20 | Прокладка | |
| 24 | 46-43-194СП(SP) | Фильтр | |
| 25 | 2506-60-124СП(SP) | Патрубок | |
| 25 | 2506-60-124-20СП(SP) | Патрубок | |
| 26 | 700-40-6097 | Прокладка | |
| 26 | 700-40-6097-20 | Прокладка | |
| 27 | 2506-60-143-01СП(SP) | Кронштейн | |
| 27 | 2506-60-143-01-20СП -20SP | Кронштейн | |
| 28 | 1106-60-137 | Прижим | |
| 28 | 1106-60-137-20 | Прижим | |
| 29 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 29 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 30 | 2506-60-124 | Труба | |
| 30 | 2506-60-124-20 | Труба | |
| 31 | 2506-60-147-01СП(SP) | Уголок | |
| 31 | 2506-60-147-01-20СП -20SP | Уголок | |
| 32 | 2506-60-122СП(SP) | Блок радиаторов | |
| 32 | 2506-60-122-20СП(SP) | Блок радиаторов | |
| 33 | 2506-60-145-01СП(SP) | Блок радиаторов | |
| 33 | 2506-60-145-01-20СП -20SP | Блок радиаторов | |
| 34 | 2506-60-143СП(SP) | Кронштейн | |
| 34 | 2506-60-143-20СП(SP) | Кронштейн | |
| 35 | 2506-60-120СП(SP) | Патрубок | |
| 35 | 2506-60-120-20СП(SP) | Патрубок | |
| 36 | 2506-60-136СП(SP) | Кожух | |
| 36 | 2506-60-136-20СП(SP) | Кожух | |
| 37 | 2506-60-144СП(SP) | Кожух | |
| 37 | 2506-60-144-20СП(SP) | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
