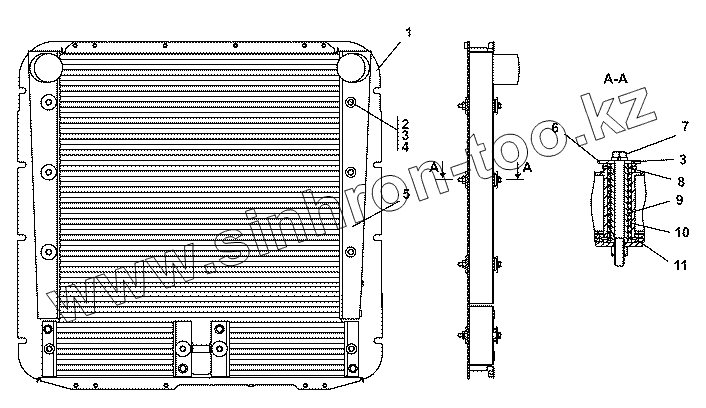

Каталог запасных частей к технике: Промтрактор ТГ-511. 2506-60-145-01СП Блок радиаторов

Тип техники

Марка

Модель

Схема

2506-60-145-20СП(SP)

2506-60-145СП(SP)

1

1

2

2

3

3

4

4

5

6

6

7

7

8

8

9

9

10

10

11

11

Позиция на иллюстрации	Заводской номер детали		Название детали
2506-60-145-20СП(SP)	2506-60-145-20СП(SP)		Блок радиаторов
2506-60-145СП(SP)	2506-60-145СП(SP)		Блок радиаторов
1	2506-60-141-01СП(SP)		Рамка
1	2506-60-141-01-20СП -20SP		Рамка
2	28 3393		Болт 3М12-6gx115
2	28 3393-20		Болт 3М12-6gx115
3	Шайба 12 ОТ		Шайба 12 ОТ
4	31 0230		Шайба 12.01.10.019 ГОСТ 6958-78
4	31 0230-20		Шайба 12.01.10.0221 ГОСТ 6958-78
5	Э2501-60-204.10		Блок радиаторов
6	31 5213-20		Шайба
6	31 5213		Шайба
7	28 1393		Болт М12-6gx140
7	28 1393-20		Болт М12-6gx140
8	2506-60-126		Прокладка
8	2506-60-126-20		Прокладка
9	2506-60-125		Втулка
9	2506-60-125-20		Втулка
10	46 0801-08		Рукав
10	46 0801-08-20		Рукав
11	46-13-108		Шайба
11	46-13-108-20		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
