Каталог запасных частей к технике: Промтрактор ТГ-511. 2506-60-122СП Блок радиаторов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
4
4
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22

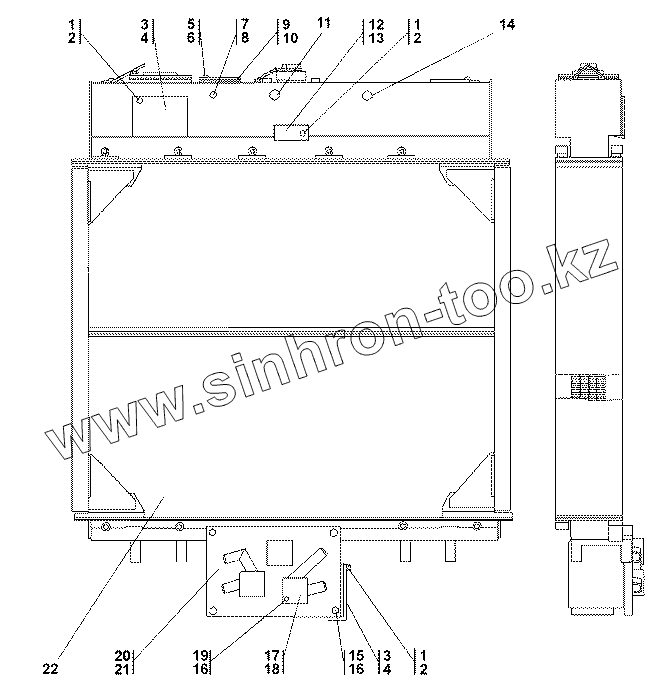

Позиция на иллюстрации Заводской номер детали Название детали
2506-60-122-20СП(SP) 2506-60-122-20СП(SP) Блок радиаторов
2506-60-122СП(SP) 2506-60-122СП(SP) Блок радиаторов
1 Болт М12x1,25-6gx30 Болт М12x1,25-6gx30
2 Шайба 12 ОТ Шайба 12 ОТ
3 3501-60-128 Заглушка
3 3501-60-128-20 Заглушка
4 450132 Прокладка
4 450132-20 Прокладка
5 Винт ВМ6-6gx16 Винт ВМ6-6gx16
6 Шайба 6Т Шайба 6Т
7 46 4313 Прокладка
8 700-37-2077 Пробка
8 700-37-2077-20 Пробка
9 3501-60-56 Заглушка
9 3501-60-56-20 Заглушка
10 049-055-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
11 37 0650 Пробка 3 КГ 1/2
12 3506-60-71-20 Заглушка
12 3506-60-71 Заглушка
13 700-40-6097 Прокладка
13 700-40-6097-20 Прокладка
14 37 0650 Пробка 3 КГ 1/2
15 28 0266 Болт 3М10-6gх35
15 28 0266-20 Болт 3М10-6gx35
16 Шайба 10 ОТ Шайба 10 ОТ
17 311102-60-40 Заглушка
17 311102-60-40-20 Заглушка
18 45 0224 Прокладка
18 45 0224-20 Прокладка
19 28 0230 Болт М10-6gх25 ГОСТ 7796-70
19 28 0230-20 Болт М10-6gх25 ГОСТ 7796-70
20 311102-60-124-01СП(SP) Теплообменник
21 45 0324 Прокладка
21 45 0324-20 Прокладка
22 2506-60-117СП(SP) Радиатор
22 2506-60-117-20СП(SP) Радиатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
