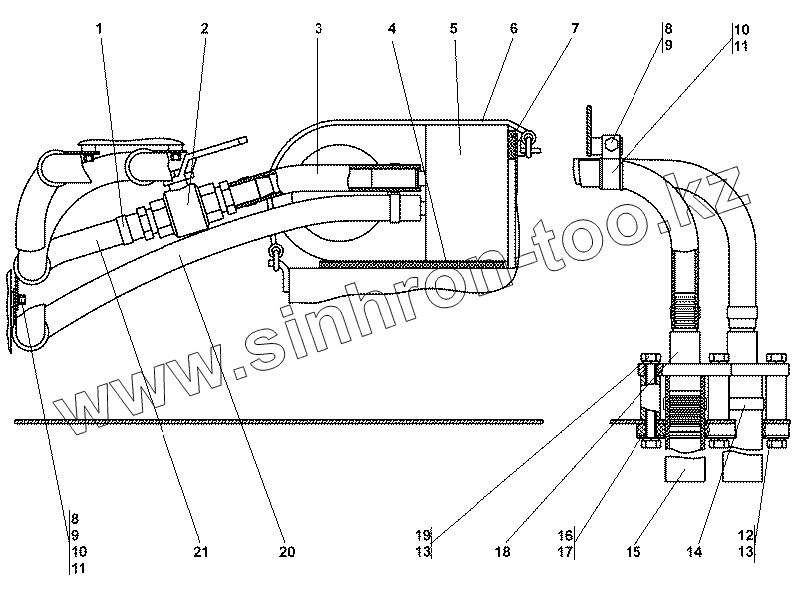

Каталог запасных частей к технике: Промтрактор ТГ-511. 1101-47-1СП Установка отопителя кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1101-47-1СП(SP)
1
2
3
3
4
5
6
7
8
8
9
9
10
10
10
11
11
12
12
13
13
14
15
15
16
17
18
18
19
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1101-47-1СП(SP) 1101-47-1СП(SP) Установка отопителя кабины
1 DIN 3017-AS20-32/ 12C7-W2 Шланговый хомут DIN 3017-AS20-32/ 12C7-W2
2 1101-47-11СП(SP) Кран
3 46 0601-14 Рукав
3 46 0601-14-20 Рукав
4 40 0484 Прокладка
5 282 110 265 Отопитель зависимый Xeros 4000
6 2105-1311090 Ремень 2105-1311090
7 40 0485 Прокладка
8 Болт М8-6gx16 Болт М8-6gx16
9 Шайба 8Т Шайба 8Т
10 700-40-6927 Прокладка
10 700-40-6927-20 Прокладка
11 700-41-2548 Хомутик
12 28 0230 Болт М10-6gх25 ГОСТ 7796-70
12 28 0230-20 Болт М10-6gх25 ГОСТ 7796-70
13 Шайба 10 ОТ Шайба 10 ОТ
14 DIN 3017-AS30-45/ 12C7-W2 Шланговый хомут DIN 3017-AS30-45/ 12C7-W2
15 46 0901-07 Рукав
15 46 0901-07-20 Рукав
16 2002-43-75 Пластина
17 40 0469 Амортизатор
18 1101-47-10СП(SP) Трубопровод
18 1101-47-10-20СП(SP) Трубопровод
19 Болт М10-6gx20 Болт М10-6gx20
20 46 0601-39 Рукав
20 46 0601-39-20 Рукав
21 46 0601-41 Рукав
21 46 0601-41-20 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
