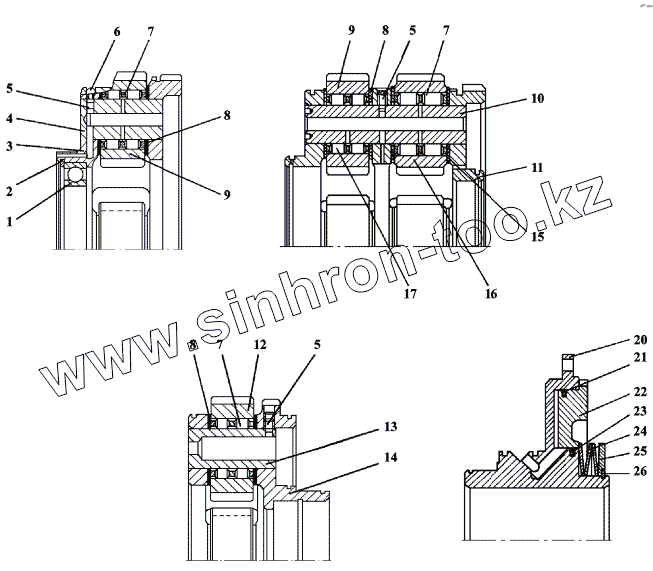

Каталог запасных частей к технике: Промтрактор ТГ-503Я. Водило, Бустер
1
2
3
4
5
5
5
5
5
5
5
6
7
7
7
7
7
7
7
7
8
8
8
8
8
9
9
9
10
11
12
13
14
15
16
17
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-12-121-20СП(SP) | 2501-12-121-20СП(SP) | Водило | |
| 2501-12-123СП(SP) | 2501-12-123СП(SP) | Водило | |
| 2501-12-123-20СП(SP) | 2501-12-123-20СП(SP) | Водило | |
| 2501-12-153СП(SP) | 2501-12-153СП(SP) | Водило | |
| 2501-12-153-20СП(SP) | 2501-12-153-20СП(SP) | Водило | |
| 2501-12-120СП(SP) | 2501-12-120СП(SP) | Бустер | |
| 2501-12-121СП(SP) | 2501-12-121СП(SP) | Водило | |
| 2501-12-121-20СП(SP) | 2501-12-121-20СП(SP) | Водило | |
| 2501-12-121СП(SP) | 2501-12-121СП(SP) | Водило | |
| 1 | 1000924Д | Подшипник 1000924Д | |
| 2 | 58 0865 | Кольцо С165 | |
| 3 | 2501-12-48 | Водило | |
| 4 | 2501-12-68 | Ось (476719267303) | |
| 5 | 35 0520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 5 | 35 0520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 5 | 2501-12-123СП(SP) | Водило | |
| 5 | 2501-12-123-20СП(SP) | Водило | |
| 5 | 35 0520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 6 | Шарик Б8-100 | Шарик Б8-100 | |
| 7 | 2501-12-120СП(SP) | Бустер | |
| 7 | 2501-12-153-20СП(SP) | Водило | |
| 7 | 2501-12-153СП(SP) | Водило | |
| 7 | 6-252908Д | Подшипник | |
| 7 | 252808Д | Подшипник | |
| 7 | 6-252908Д | Подшипник | |
| 8 | 2501-12-160 | Кольцо упорное (476719267303) | |
| 8 | 2501-12-160 | Кольцо упорное (476719267303) | |
| 8 | 2501-12-160 | Кольцо упорное (476719267303) | |
| 9 | 2501-12-66 | Сателлит (476719267303) | |
| 9 | 2501-12-184 | Сателлит | |
| 10 | 2501-12-189 | Ось | |
| 11 | 2501-12-206 | Водило | |
| 12 | 2501-12-67 | Сателлит (476719267303) | |
| 13 | 2501-12-70 | Ось (476719267303) | |
| 14 | 2501-12-50 | Водило | |
| 15 | 2501-12-160-01 | Кольцо упорное | |
| 16 | 2501-12-185 | Сателлит | |
| 17 | 6-252908Д | Подшипник | |
| 20 | 2501-12-212 | Корпус | |
| 21 | 2501-12-184-04 | Кольцо | |
| 22 | 2501-12-213 | Поршень | |
| 23 | 2501-12-181-01 | Кольцо уплотнительное | |
| 24 | 2501-12-71 | Тарелка | |
| 25 | 2501-12-72 | Кольцо | |
| 26 | 2501-12-77 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
