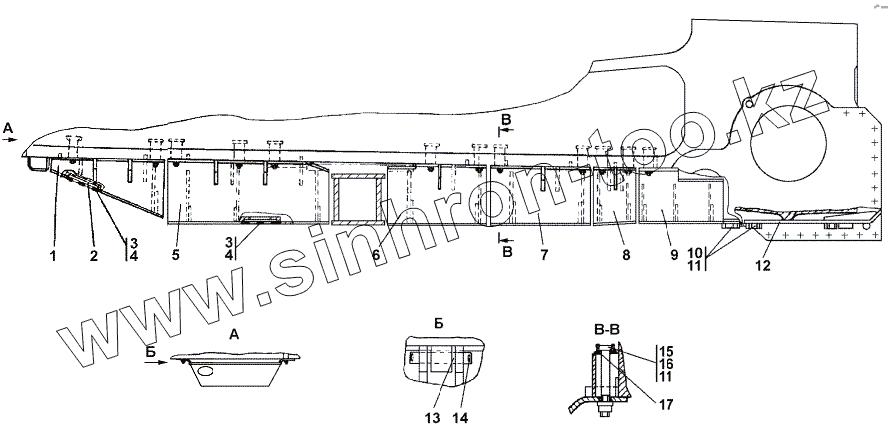

Каталог запасных частей к технике: Промтрактор ТГ-503Я. TT3501-64-1-01СП Установка кожухов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
TT3501-64-1-01-20СП -20(SP) TT3501-64-1-01-20СП -20(SP) Установка кожухов
ТТ3501-64-1-02СП(SP) ТТ3501-64-1-02СП(SP) Установка кожухов
ТТ3501-64-1-02-20СП -20(SP) ТТ3501-64-1-02-20СП -20(SP) Установка кожухов
TT3501-64-1-01СП(SP) TT3501-64-1-01СП(SP) Установка кожухов
1 TT3501-64-11-01СП (SP) Кожух
1 TT3501-64-11-01-20СП -20(SP) Кожух
1 ТТ3501-64-11-02СП(SP) Кожух
1 ТТ3501-64-11-02-20СП -20(SP) Кожух
2 46-64-66 Крышка
2 46-64-66-20 Крышка
3 Болт M12x1,25-6gx25 Болт M12x1,25-6gx25
4 31 0235 Шайба 12x5
4 31 0235-20 Шайба 12x5
5 TT3501-64-12-01-20СП -20(SP) Кожух
5 TT3501-64-12-01СП (SP) Кожух
6 TT3501-64-13СП(SP) Кожух
6 TT3501-64-13-20СП -20(SP) Кожух
7 TT3501-64-14СП(SP) Кожух
7 TT3501-64-14-20СП -20(SP) Кожух
8 TT3501-64-16СП(SP) Кожух
8 TT3501-64-16-20СП -20(SP) Кожух
9 TT3501-64-15-20СП -20(SP) Кожух
9 TT3501-64-15СП(SP) Кожух
10 28 0725 Болт М20х1,5-6gх50 ГОСТ 7796-70
10 28 0725-20 Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
11 31 5317 Шайба
12 2501-64-33-20СП(SP) Днище
12 2501-64-33СП(SP) Днище
13 ТТ2501-64-11 Ось
13 ТТ2501-64-11-20 Ось
14 Шплинт 5x50 Шплинт 5x50
15 28 5786 28 5786-20 Болт Болт
16 30 0310 Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
16 30 0310-20 Гайка М20х1,5
17 2501-64-121-20СП(SP) Скоба
17 2501-64-121СП(SP) Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
