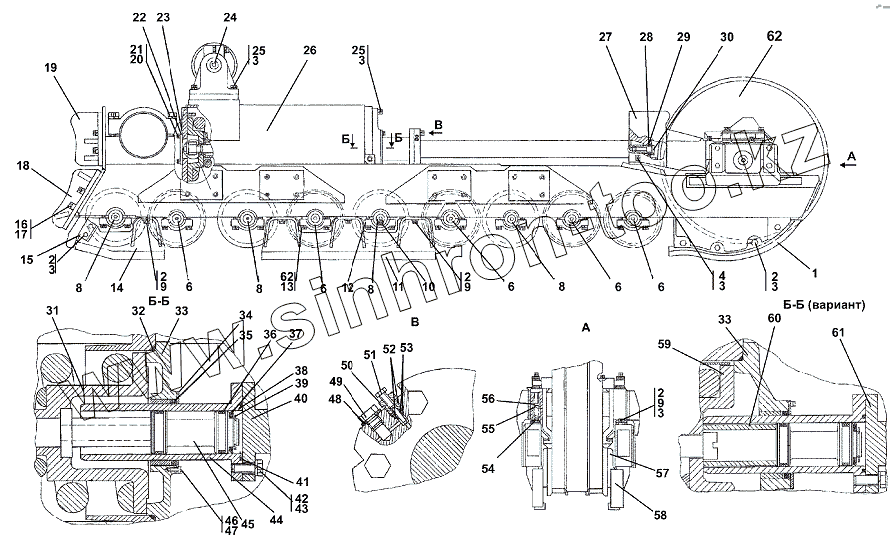

Каталог запасных частей к технике: Промтрактор ТГ-503Я. TT3501-21-2СП/-3СП Тележка
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
6
6
6
6
6
6
8
8
8
8
8
9
9
9
9
10
11
11
12
13
13
14
14
15
16
16
17
17
18
18
19
19
19
19
20
21
22
22
23
23
24
24
25
25
25
26
26
26
26
27
27
28
29
30
30
31
31
32
33
33
33
34
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
51
52
53
54
55
55
56
57
58
58
59
59
60
61
61
62
62
62
62
62
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TT3501-21-2СП(SP) | TT3501-21-2СП(SP) | Тележка | |
| ТТ3501-21-2-20СП(SP) | ТТ3501-21-2-20СП(SP) | Тележка | |
| ТТ3501-21-3СП(SP) | ТТ3501-21-3СП(SP) | Тележка | |
| ТТ3501-21-3-20СП(SP) | ТТ3501-21-3-20СП(SP) | Тележка | |
| 1 | 58-21-150 | Отбойник | |
| 1 | 58-21-150-20 | Отбойник | |
| 2 | 28 0815 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 2 | 28 0815-20 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 3 | Шайба 24T | Шайба 24T | |
| 4 | 28 0895 | Болт М24х2-6gх200 ГОСТ 7796-70 | |
| 4 | 28 0895-20 | Болт М24х2-6gх200 ГОСТ 7796-70 | |
| 6 | Т35-21-001 | Каток опорный | |
| 6 | Т35-21-001-20 | Каток опорный | |
| 8 | Т35-21-001-01СП(SP) | Каток опорный | |
| 8 | Т35-21-001-01-20СП -20(SP) | Каток опорный | |
| 9 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 9 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 10 | Т25-21-315 | Штифт | |
| 11 | 405-21-29СП(SP) | Щиток | |
| 11 | 405-21-29-20СП(SP) | Щиток | |
| 12 | Т35-21-316 | Крышка | |
| 13 | 28 1899 | Болт М27-6gх110 | |
| 13 | 28 1899-20 | Болт М27-6gх110 | |
| 14 | ТТ3501-21-33СП(SP) | Щиток | |
| 14 | ТТ3501-21-33-20СП -20(SP) | Щиток | |
| 15 | 3501-21-77 | Накладка | |
| 16 | 28 0725 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 16 | 28 0725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 17 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 17 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 18 | 3501-21-43СП(SP) | Отбойник | |
| 18 | 3501-21-43-01СП(SP) | Отбойник | |
| 19 | 3501-21-15СП(SP) | Колесо натяжное | |
| 19 | 3501-21-15-20СП(SP) | Колесо натяжное | |
| 19 | 3501-21-15-01СП(SP) | Колесо натяжное | |
| 19 | 3501-21-15-01-20СП -20(SP) | Колесо натяжное | |
| 20 | Шайба 12.OT | Шайба 12.OT | |
| 21 | Болт M12x1,25-6gx30 | Болт M12x1,25-6gx30 | |
| 22 | 403-21-95 | Крышка | |
| 22 | 403-21-95-20 | Крышка | |
| 23 | 45 0084 | Прокладка | |
| 23 | 45 0084-20 | Прокладка | |
| 24 | 403-21-15СП(SP) | Каток поддерживающий | |
| 24 | 403-21-15-20СП(SP) | Каток поддерживающий | |
| 25 | 28 0830 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 28 0830-20 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 26 | ТТ3501-21-11СП(SP) | Рама тележки | |
| 26 | ТТ3501-21-11-20СП -20(SP) | Рама тележки | |
| 26 | ТТ3501-21-12СП(SP) | Рама тележки | |
| 26 | ТТ3501-21-12-20СП -20(SP) | Рама тележки | |
| 27 | 3501-21-42 | Опора | |
| 27 | 3501-21-42-20 | Опора | |
| 28 | 400-21-121 | Эксцентрик | |
| 29 | 400-21-122 | Пластина | |
| 30 | 28 0930 | Болт М30x2-6gx80 | |
| 30 | 28 0930-20 | Болт М30x2-6gx80 | |
| 31 | 403-21-47СП(SP) | Механизм сдавания | |
| 31 | 403-21-47-20СП(SP) | Механизм сдавания | |
| 32 | 370-380-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 33 | 3501-21-42СП(SP) | Крышка | |
| 33 | 3501-21-42-20СП(SP) | Крышка | |
| 34 | 403-21-62 | Крышка | |
| 34 | 403-21-62-20 | Крышка | |
| 35 | 403-21-66СП(SP) | Манжета | |
| 36 | 3501-21-95 | Кольцо штоковое | |
| 37 | 46-21-978 | Манжета | |
| 38 | 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 | |
| 39 | 58 5630 | Кольцо | |
| 40 | ТТ3501-21-27СП(SP) | Шток | |
| 40 | ТТ3501-21-27-20СП -20(SP) | Шток | |
| 41 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 42 | 28 0730 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 42 | 28 0730-20 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 43 | Шайба 20.OT | Шайба 20.OT | |
| 44 | 403-21-79СП(SP) | Цилиндр | |
| 45 | 3501-21-96 | Поршень | |
| 46 | Болт M8-6gx20 | Болт M8-6gx20 | |
| 47 | Шайба 8T | Шайба 8T | |
| 48 | 700-40-260-11 | Прокладка | |
| 49 | 37 5515 | Пробка | |
| 49 | 37 5515-20 | Пробка | |
| 50 | 46-21-717 | Пробка | |
| 50 | 46-21-717-20 | Пробка | |
| 51 | 46-21-756 | Игла | |
| 51 | 46-21-756-20 | Игла | |
| 52 | 50 0192 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 53 | 46-21-718 | Обойма | |
| 54 | 403-21-89СП(SP) | Планка | |
| 55 | 38 5760-01 | Пружина | |
| 55 | 38 5760-01-20 | Пружина | |
| 56 | 403-21-137 | Круг | |
| 57 | Т35-21-316-01 | Крышка | |
| 58 | 58-21-149 | Отбойник | |
| 58 | 58-21-149-20 | Отбойник | |
| 59 | 3501-21-40СП(SP) | Механизм сдавания | |
| 59 | 3501-21-40-20СП(SP) | Механизм сдавания | |
| 60 | 3501-21-64 | Втулка | |
| 61 | ТТ3501-21-27-01СП (SP) | Шток | |
| 61 | ТТ3501-21-27-01-20СП -20(SP) | Шток | |
| 62 | 3501-21-44-01СП(SP) | Отбойник | |
| 62 | 3501-21-44-01-20СП -20(SP) | Отбойник | |
| 62 | 3501-21-44СП(SP) | Отбойник | |
| 62 | 3501-21-44-20СП(SP) | Отбойник | |
| 62 | 31 5394 | Шайба | |
| 62 | 31 5394-20 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
