Каталог запасных частей к технике: Промтрактор ТГ-503Я. TT2501-13-2-02СП Управление трактором
1
1
1
1
1
3
3
3
3
3
3
4
4
5
6
6
6
7
7
8
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
30
31
31
32
33
33
34
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
47
48
48

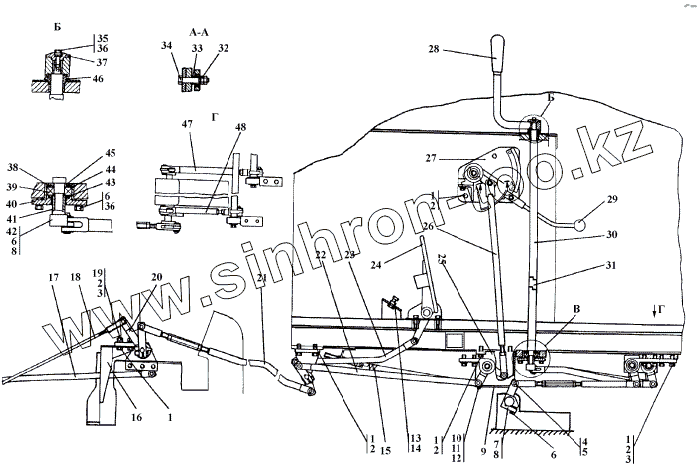

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 3 | 31 0180-20 | Шайба 10 | |
| 3 | 31 0180 | Шайба 10 | |
| 4 | 404-13-269 | Ось | |
| 4 | 404-13-269-20 | Ось | |
| 5 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 6 | Болт M8-6gx30 | Болт M8-6gx30 | |
| 7 | TT2501-13-185-01СП (SP) | Рычаг | |
| 7 | TT2501-13-185-01-20СП(SP) | Рычаг | |
| 8 | 34 0350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 9 | TT2501-13-189СП(SP) | Крышка | |
| 10 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 11 | Шайба 6T | Шайба 6T | |
| 12 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 2501-13-196-01-20 | Упор | |
| 13 | 2501-13-196-01 | Упор | |
| 14 | 30 0215-01 | Гайка М12x1,25 | |
| 14 | 30 0215-20 | Гайка М12x1,25 | |
| 15 | 700-38-2742-01-20 | Пружина | |
| 15 | 700-38-2742-01 | Пружина | |
| 16 | TT2501-13-223СП(SP) | Опора | |
| 16 | TT2501-13-223-20СП -20(SP) | Опора | |
| 17 | 3502-13-27-01СП(SP) | Тяга | |
| 18 | 3502-13-30-03СП(SP) | Тяга | |
| 18 | 3502-13-30-03-20СП -20(SP) | Тяга | |
| 19 | Гайка M10 | Гайка M10 | |
| 20 | TT2501-13-219-20СП -20(SP) | Мостик | |
| 20 | TT2501-13-219СП(SP) | Мостик | |
| 21 | TT2501-13-224СП(SP) | Тяга | |
| 21 | TT2501-13-224-20СП -20(SP) | Тяга | |
| 22 | TT2501-13-227СП(SP) | Тяга | |
| 22 | TT2501-13-227-20СП -20(SP) | Тяга | |
| 23 | TT2501-13-226-20СП -20(SP) | Тяга | |
| 23 | TT2501-13-226СП(SP) | Тяга | |
| 24 | TT2501-13-168-01СП (SP) | Педаль | |
| 24 | TT2501-13-168-01-20СП(SP) | Педаль | |
| 25 | TT2501-13-218-20СП -20(SP) | Мостик | |
| 25 | TT2501-13-218СП(SP) | Мостик | |
| 26 | TT2501-13-188-20СП -20(SP) | Тяга | |
| 26 | TT2501-13-188СП(SP) | Тяга | |
| 27 | TT2501-13-181СП(SP) | Блок управления | |
| 27 | TT2501-13-181-20СП -20(SP) | Блок управления | |
| 28 | ТТ2501-13-142 | Рукоятка | |
| 29 | 46-13-246СП(SP) | Рукоятка | |
| 30 | ТТ2501-13-128-01 | Валик | |
| 30 | ТТ2501-13-128-01-20 | Валик | |
| 31 | ТТ2501-13-128 | Валик | |
| 31 | ТТ2501-13-128-20 | Валик | |
| 32 | Гайка M6 | Гайка M6 | |
| 33 | 404-13-126-20 | Втулка | |
| 33 | 404-13-126 | Втулка | |
| 34 | 404-13-128 | Ось | |
| 34 | 404-13-128-20 | Ось | |
| 35 | ТТ2501-13-141 | Болт | |
| 36 | Шайба 8T | Шайба 8T | |
| 37 | ТТ2501-13-140 | Втулка | |
| 38 | 50 0193 | Кольцо СП 41-24-3,5 | |
| 39 | 1203 | Подшипник 1203 | |
| 40 | ТТ2501-13-153 | Фланец | |
| 41 | 52 5210 | Втулка | |
| 42 | 2501-13-182-20СП(SP) | Рычаг | |
| 42 | 2501-13-182СП(SP) | Рычаг | |
| 43 | 50 0193-01 | Кольцо СП 36-16-3,5 | |
| 44 | 58 0405 | Кольцо С40 | |
| 45 | 52 5220 | Втулка | |
| 46 | ТТ2501-13-137 | Втулка | |
| 47 | ТТ2501-13-234СП(SP) | Тяга | |
| 47 | ТТ2501-13-234-20СП -20(SP) | Тяга | |
| 48 | TT2501-13-234-01-20СП(SP) | Тяга | |
| 48 | TT2501-13-234-01СП (SP) | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
