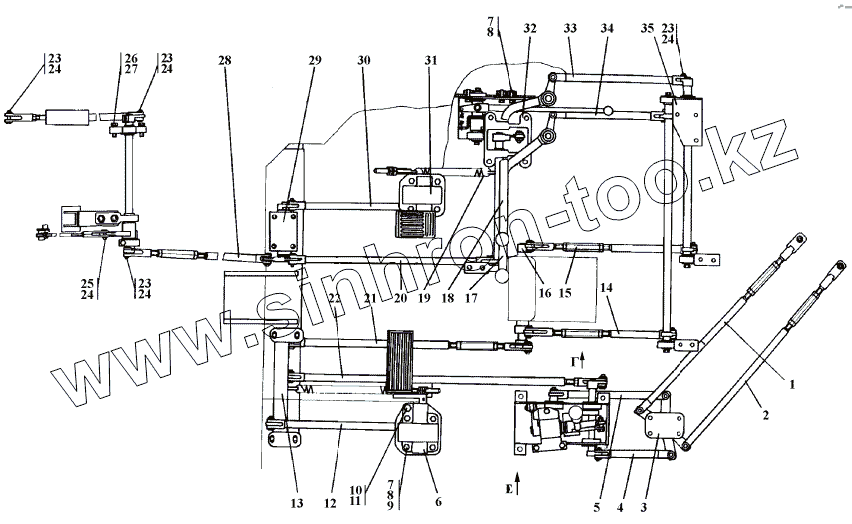

Каталог запасных частей к технике: Промтрактор ТГ-503Я. TT2501-13-2-02СП Управление трактором
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
23
23
24
24
24
24
24
25
25
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TT2501-13-2-02-20СП -20(SP) | TT2501-13-2-02-20СП -20(SP) | Управление трактором | |
| TT2501-13-2-02СП(SP) | TT2501-13-2-02СП(SP) | Управление трактором | |
| 1 | 313502-13-26-20СП -20(SP) | Тяга | |
| 1 | 313502-13-26СП(SP) | Тяга | |
| 2 | 313502-13-24-20СП -20(SP) | Тяга | |
| 2 | 313502-13-24СП(SP) | Тяга | |
| 3 | TT2501-13-139СП(SP) | Мостик | |
| 3 | TT2501-13-139-20СП -20(SP) | Мостик | |
| 4 | TT2501-13-148СП(SP) | Тяга | |
| 4 | TT2501-13-148-20СП (SP) | Тяга | |
| 5 | TT2501-13-148-01СП (SP) | Тяга | |
| 5 | TT2501-13-148-01-20СП(SP) | Тяга | |
| 6 | TT2501-13-169-20СП (SP) | Педаль | |
| 6 | TT2501-13-169СП(SP) | Педаль | |
| 7 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 8 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 9 | 31 0180 | Шайба 10 | |
| 9 | 31 0180-20 | Шайба 10 | |
| 10 | 2501-13-196-01СП(SP) | Упор | |
| 10 | 2501-13-196-01-20СП -20(SP) | Упор | |
| 11 | 30 0215-01 | Гайка М12x1,25 | |
| 11 | 30 0215-01-20 | Гайка М12x1,25 | |
| 12 | TT2501-13-155СП(SP) | Тяга | |
| 12 | TT2501-13-155-20СП -20(SP) | Тяга | |
| 13 | TT2501-13-131-20СП -20(SP) | Мостик | |
| 13 | TT2501-13-131СП(SP) | Мостик | |
| 14 | TT2501-13-234-20СП -20(SP) | Тяга | |
| 14 | TT2501-13-234СП(SP) | Тяга | |
| 15 | TT2501-13-234-01СП (SP) | Тяга | |
| 15 | TT2501-13-234-01-20СП(SP) | Тяга | |
| 16 | TT2501-13-184-01СП (SP) | Рычаг | |
| 16 | TT2501-13-184-01-20СП(SP) | Рычаг | |
| 17 | TT2501-13-151-01-20СП(SP) | Рукоятка | |
| 17 | TT2501-13-151-01СП (SP) | Рукоятка | |
| 18 | TT2501-13-151-20СП -20(SP) | Рукоятка | |
| 18 | TT2501-13-151СП(SP) | Рукоятка | |
| 19 | 700-38-2742-01-20 | Пружина | |
| 19 | 700-38-2742-01 | Пружина | |
| 20 | TT2501-13-227-20СП -20(SP) | Тяга | |
| 20 | TT2501-13-227СП(SP) | Тяга | |
| 21 | TT2501-13-150-05СП (SP) | Тяга | |
| 21 | TT2501-13-150-05-20СП(SP) | Тяга | |
| 22 | TT2501-13-149-01СП (SP) | Тяга | |
| 22 | TT2501-13-149-01-20СП(SP) | Тяга | |
| 23 | 404-13-269 | Ось | |
| 23 | 404-13-269-20 | Ось | |
| 24 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 25 | 404-13-269-02 | Ось | |
| 25 | 404-13-269-02-20 | Ось | |
| 26 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 27 | Шайба 8Т | Шайба 8Т | |
| 28 | ТТ2501-13-224-20СП -20(SP) | Тяга | |
| 28 | ТТ2501-13-224СП(SP) | Тяга | |
| 29 | TT2501-13-228-20СП -20(SP) | Мостик | |
| 29 | TT2501-13-228СП(SP) | Мостик | |
| 30 | TT2501-13-226-20СП -20(SP) | Тяга | |
| 30 | TT2501-13-226СП(SP) | Тяга | |
| 31 | TT2501-13-168-01-20СП(SP) | Педаль | |
| 31 | TT2501-13-168-01СП (SP) | Педаль | |
| 32 | TT2501-13-218-20СП -20(SP) | Мостик | |
| 32 | TT2501-13-218СП(SP) | Мостик | |
| 33 | TT2501-13-156-01СП (SP) | Тяга | |
| 33 | TT2501-13-156-01-20СП(SP) | Тяга | |
| 34 | TT2501-13-156-20СП -20(SP) | Тяга | |
| 34 | TT2501-13-156СП(SP) | Тяга | |
| 35 | TT2501-13-132-01-20СП(SP) | Мостик | |
| 35 | TT2501-13-132-01СП (SP) | Мостик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
