Каталог запасных частей к технике: Промтрактор ТГ-503Я. 3501-22-1-05СП Гусеница

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

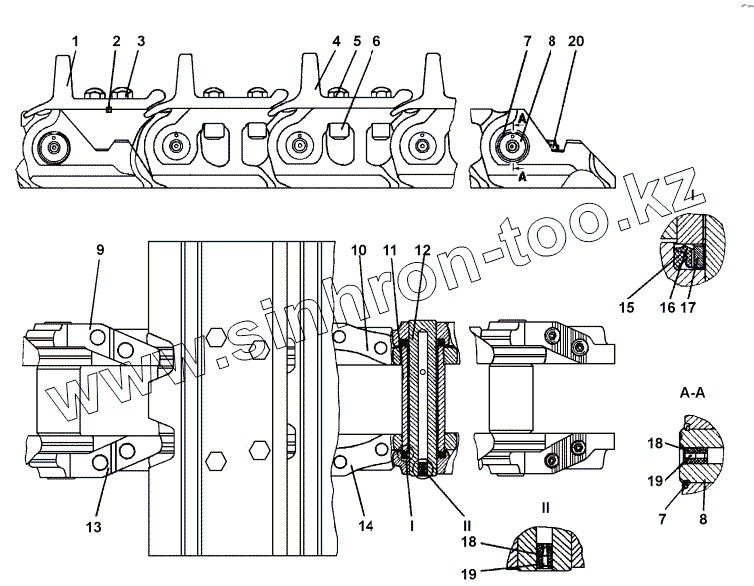

Позиция на иллюстрации	Заводской номер детали		Название детали
403-22-100СП(SP)	403-22-100СП(SP)		Уплотнение
3501-22-1-05СП(SP)	3501-22-1-05СП(SP)		Гусеница
1	405-22-2		Башмак
2	700-34-2062		Шпонка 2-10х8х50 ГОСТ 23360-78
3	28 5905		Болт
4	405-22-1		Башмак
5	28 5906		Болт
6	30 5370-01		Гайка
7	58 5520		Кольцо
8	403-22-16		Палец замыкающий
9	3501-22-18СП(SP)		Звено замыкающее
10	3501-22-1		Звено
11	403-22-9		Втулка
12	403-22-10		Палец
13	3501-22-19СП(SP)		Звено замыкающее
14	3501-22-2		Звено
15	40 0130		Кольцо нажимное
16	403-22-11СП(SP)		Кольцо уплотнительное
17	403-22-11		Втулка распорная
18	40 0128		Пробка
19	44 0017		Заглушка
20	44 0066		Заглушка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
