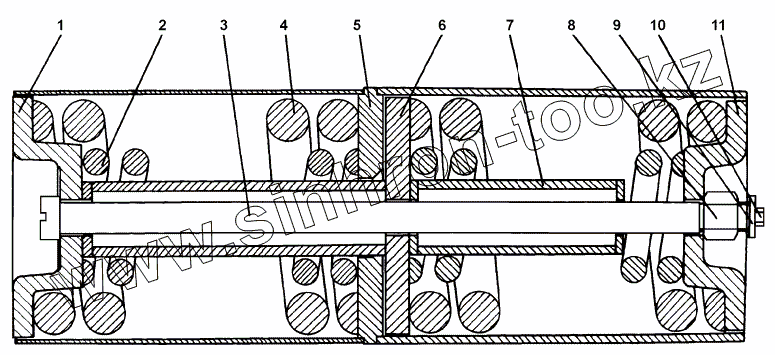

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 3501-21-40СП Механизм сдавания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали
3501-21-40-20СП(SP) 3501-21-40-20СП(SP) Механизм сдавания
3501-21-40CП(SP) 3501-21-40CП(SP) Механизм сдавания
1 3501-21-68-20 Фланец
1 3501-21-68 Фланец
2 700-38-2543-20 Пружина
2 700-38-2543 Пружина
3 3501-21-69 Стяжка
3 3501-21-69-20 Стяжка
4 2501-21-163-20 Пружина
4 2501-21-163 Пружина
5 3501-21-38СП(SP) Труба
5 3501-21-38-20СП(SP) Труба
6 3501-21-36-20СП(SP) Фланец
6 3501-21-36СП(SP) Фланец
7 3501-21-37-20СП(SP) Труба
7 3501-21-37СП(SP) Труба
8 30 5465 Гайка М42х3.6Н ГОСТ 15523-70
8 30 5465-20 Гайка М42х3.6Н ГОСТ 15523-70
9 31 5256 Шайба
9 31 5256-20 Шайба
10 Болт M16x1,5-6gx35 Болт M16x1,5-6gx35
11 3501-21-67-20 Фланец
11 3501-21-67 Фланец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
