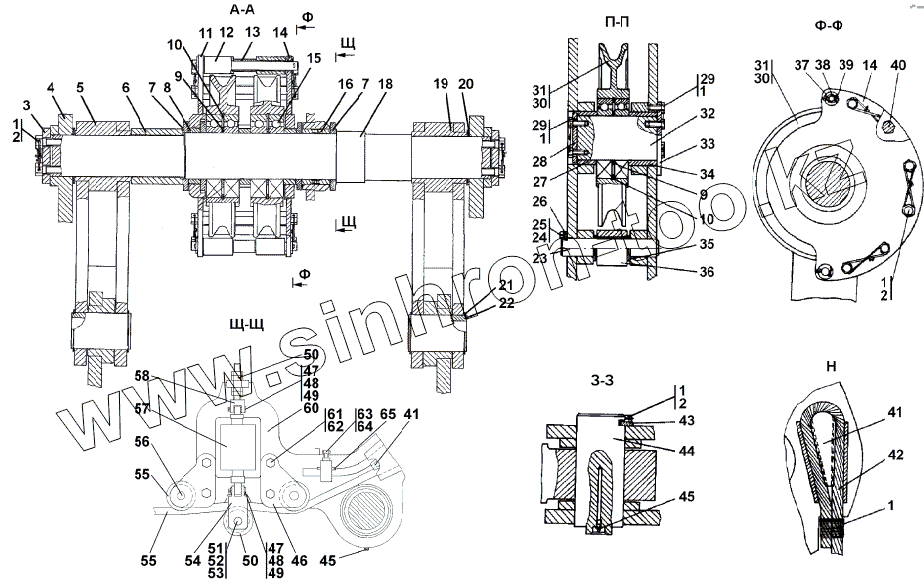

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-92-1СП Установка стрелы и полиспастов
1
1
1
1
1
1
2
2
2
2
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
14
14
15
16
18
18
19
19
20
21
21
22
22
23
23
24
25
26
26
27
28
29
29
29
30
30
30
31
31
31
32
32
33
34
35
36
37
37
38
39
40
40
41
41
41
42
43
44
44
45
45
45
46
46
47
47
48
48
48
49
49
50
50
51
52
53
54
54
55
55
56
57
58
60
60
61
61
62
63
64
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 2 | 28 0545 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 28 0545-20 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 3 | 313502-92-19 | Крышка | |
| 4 | 313502-92-270СП(SP) | Стойка | |
| 4 | 313502-92-270-20СП -20(SP) | Стойка | |
| 5 | 312501-92-260-20СП -20(SP) | Стойка | |
| 5 | 312501-92-260СП(SP) | Стойка | |
| 6 | 313502-92-9-01-20 | Втулка | |
| 6 | 313502-92-9-01 | Втулка | |
| 7 | 313502-92-12 | Кольцо | |
| 8 | 313502-92-11 | Втулка | |
| 9 | 312501-92-28 | Кольцо | |
| 10 | 58 0880 | Кольцо С180 | |
| 11 | 313502-92-570-20СП -20(SP) | Боковина | |
| 11 | 313502-92-570СП(SP) | Боковина | |
| 12 | 313502-92-14 | Втулка | |
| 13 | 313502-92-15 | Втулка | |
| 14 | 313502-92-560СП(SP) | Боковина | |
| 14 | 313502-92-560-20СП -20(SP) | Боковина | |
| 15 | 60220 | Подшипник 60220 | |
| 16 | 312002-92-40 | Втулка | |
| 18 | 313502-92-1-01 | Ось | |
| 18 | 313502-92-1-01-20 | Ось | |
| 19 | 312501-92-260-01-20СП(SP) | Стойка | |
| 19 | 312501-92-26-01СП (SP) | Стойка | |
| 20 | 312501-92-15 | Шайба регулировочная | |
| 21 | 700-58-2122-01-20 | Кольцо С80 Кд9хр | |
| 21 | 700-58-2122-01 | Кольцо С80 Ц9хр | |
| 22 | 312501-92-6-20 | Ось | |
| 22 | 312501-92-6 | Ось | |
| 23 | 313502-92-5 | Ось | |
| 23 | 313502-92-5-20 | Ось | |
| 24 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 25 | Болт М12-6gx25 | Болт М12-6gx25 | |
| 26 | 313502-92-7-20 | Ригель | |
| 26 | 313502-92-7 | Ригель | |
| 27 | 313502-92-25 | Втулка | |
| 28 | 312501-92-26 | Шайба | |
| 29 | 28 0339 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 29 | 28 0339-20 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 30 | 313502-92-402-20 | Блок | |
| 30 | 313502-92-402 | Блок | |
| 31 | 313502-92-391-20 | Блок | |
| 31 | 313502-92-391 | Блок | |
| 32 | 313502-92-4 | Ось | |
| 32 | 313502-92-4-20 | Ось | |
| 33 | 312501-92-27 | Крышка | |
| 34 | 313502-92-107-01 | Втулка | |
| 35 | 312501-92-12 | Кольцо | |
| 36 | 312501-92-290СП(SP) | Ролик | |
| 37 | 31 0330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 37 | 31 0330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 38 | 313502-92-16 | Палец | |
| 39 | Шплинт 5x50 | Шплинт 5x50 | |
| 40 | 313502-92-13-20 | Стяжка | |
| 40 | 313502-92-13 | Стяжка | |
| 41 | 312501-90-155 | Клин | |
| 41 | 312501-90-155-20 | Клин | |
| 42 | 313502-92-310СП(SP) | Канат | |
| 43 | 313502-92-432 | Ригель | |
| 44 | 313502-92-431 | Палец | |
| 44 | 313502-92-431-20 | Палец | |
| 45 | 1.2 Кд6хр | Масленка 1.2 Кд6хр | |
| 45 | 1.2 Ц6хр | Масленка 1.2 Ц6хр | |
| 46 | 312002-92-136 | Крышка | |
| 46 | 312002-92-136-20 | Крышка | |
| 47 | Палец | Палец | |
| 48 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 48 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 49 | Шплинт 3,2x25 | Шплинт 3,2x25 | |
| 50 | 312002-92-33 | Ролик | |
| 51 | 312002-92-29 | Ось | |
| 52 | 31 5390 | Шайба | |
| 53 | Шплинт 4x36 | Шплинт 4x36 | |
| 54 | 312002-92-23-20СП -20(SP) | Серьга | |
| 54 | 312002-92-23СП(SP) | Серьга | |
| 55 | 313502-92-310-01СП (SP) | Канат | |
| 56 | 312002-92-28 | Ось | |
| 57 | ЛГФИ.404176.023-06 | Датчик усилия цифровой(ДУЦ) ЛГФИ.404176.023-06 | |
| 58 | 313512-92-25СП(SP) | Стяжка | |
| 59 | 30 0275-20 | Гайка М16x1,5 | |
| 59 | 30 0275 | Гайка М16x1,5 | |
| 60 | 312002-92-22-01СП (SP) | Качалка | |
| 60 | 312002-92-22-01-20СП -20(SP) | Качалка | |
| 61 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 61 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 62 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 63 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 64 | 300220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 64 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 65 | 312002-92-44 | Упор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
