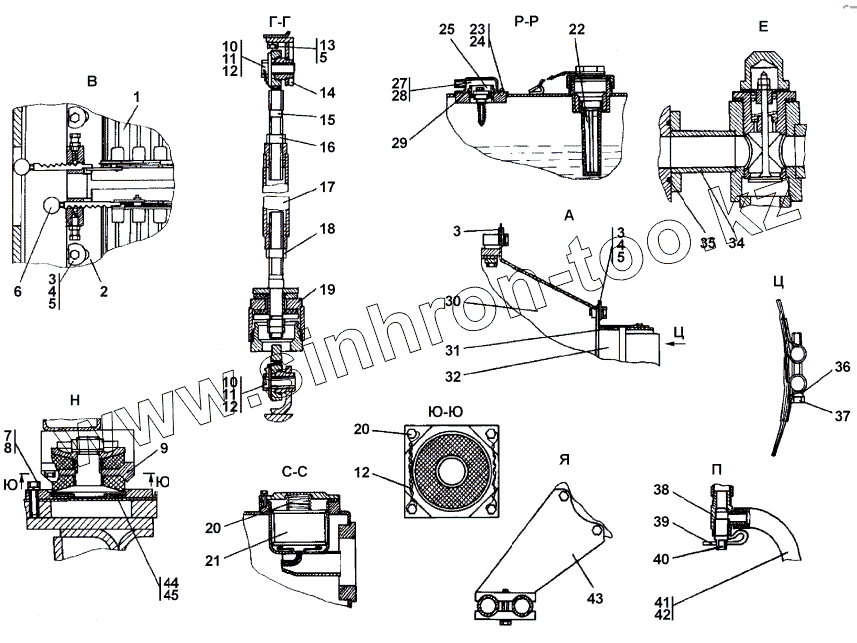

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-60-2СП Система охлаждения
1
2
3
3
3
3
4
4
5
5
5
6
7
8
8
9
9
10
10
10
11
11
11
12
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
22
23
23
24
25
25
27
27
28
28
29
29
30
30
31
31
32
32
34
34
35
36
36
37
37
38
39
39
40
41
42
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501-60-146СП(SP) | Жалюзи | |
| 2 | 3501-60-147СП(SP) | Жалюзи | |
| 3 | 46-11-476 | Шайба | |
| 3 | 46-11-476-20 | Шайба | |
| 4 | Болт M12x1,25-6gx30 | Болт M12x1,25-6gx30 | |
| 5 | Шайба 12 OT | Шайба 12 OT | |
| 6 | 46-23-133 | Рукоятка | |
| 7 | Шайба 16 OT | Шайба 16 OT | |
| 8 | 28 0550 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 28 0550-20 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 313502-60-121СП(SP) | Опора | |
| 9 | 313502-60-121-20СП -20(SP) | Опора | |
| 10 | 28 0719-20 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 10 | 28 0719 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 11 | 31 0320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 11 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 12 | Проволока KC 1,0 | Проволока KC 1,0 | |
| 13 | Болт M12x1,25-6gx40 | Болт M12x1,25-6gx40 | |
| 14 | 3501-60-171СП(SP) | Кронштейн | |
| 14 | 3501-60-171-20СП(SP) | Кронштейн | |
| 15 | 3501-60-128-01-20СП -20(SP) | Опора | |
| 15 | 3501-60-128-01СП(SP) | Опора | |
| 16 | 30 0367-20 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 16 | 30 0367 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 17 | 3501-60-127СП(SP) | Муфта | |
| 17 | 3501-60-127-20СП(SP) | Стойка | |
| 18 | 30 0350-01-20 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 18 | 30 0350-01 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 19 | 2501-60-235-20СП(SP) | Головка | |
| 19 | 2501-60-235СП(SP) | Головка | |
| 20 | 700-38-2735 | Пружина | |
| 20 | 700-38-2735-20 | Пружина | |
| 21 | 2501-60-193СП(SP) | Элемент фильтрующий | |
| 22 | 46-43-194СП(SP) | Фильтр | |
| 23 | 35 0420-20 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 23 | 35 0420 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 24 | Шайба 6T | Шайба 6T | |
| 25 | 404-60-137-20СП(SP) | Клапан паровоздушный | |
| 25 | 404-60-137СП(SP) | Клапан паровоздушный | |
| 27 | 404-60-166-20СП(SP) | Грибок | |
| 27 | 404-60-166СП(SP) | Грибок | |
| 28 | 404-60-256СП(SP) | Грибок | |
| 28 | 404-60-256СП(SP) | Грибок | |
| 29 | 45 0134-20 | Кольцо | |
| 29 | 45 0134 | Кольцо | |
| 30 | 3502-60-119-20СП(SP) | Кожух | |
| 30 | 3502-60-119СП(SP) | Кожух | |
| 31 | 403-60-168СП(SP) | Лента | |
| 31 | 403-60-168-20СП(SP) | Лента | |
| 32 | 3502-60-120СП(SP) | Кожух | |
| 32 | 3502-60-120-20СП(SP) | Кожух | |
| 34 | 2501-60-189-03СП(SP) | Клапан | |
| 34 | 2501-60-189-03-20СП -20(SP) | Клапан | |
| 35 | 050-055-30-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 36 | 46-60-600-10-20 | Втулка | |
| 36 | 46-60-600-10 | Втулка | |
| 37 | 28 0160 | Болт | |
| 37 | 28 0160-20 | Болт | |
| 38 | 404-60-165СП(SP) | Корпус | |
| 39 | 2501-60-176 | Стопор | |
| 39 | 2501-60-176-20 | Стопор | |
| 40 | 404-60-165 | Клапан | |
| 41 | 41 5190-05СП(SP) | Хомут | |
| 42 | 46 0901-14-20 | Рукав | |
| 42 | 46 0901-14 | Рукав | |
| 43 | 3502-60-126-01-20СП -20(SP) | Кронштейн | |
| 43 | 3502-60-126-01СП(SP) | Кронштейн | |
| 44 | 25-01-5 | Прокладка | |
| 45 | 25-01-6 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
