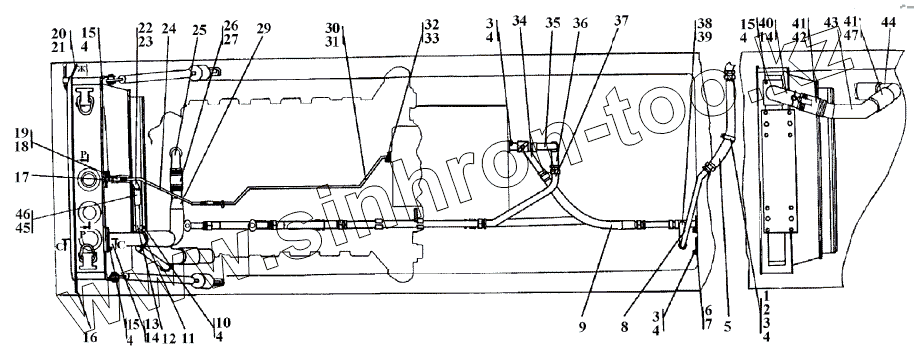

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-60-2СП Система охлаждения
1
2
2
3
3
3
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
14
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
29
29
30
30
31
31
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
41
42
42
43
43
44
44
45
45
46
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 40 0354-04 | Втулка | |
| 2 | 700-41-3267 | Хомутик | |
| 2 | 700-41 -3267-20 | Хомутик | |
| 3 | Болт M12-6gx30 | Болт M12-6gx30 | |
| 4 | Шайба 12.OT | Шайба 12.OT | |
| 5 | 46-60-392-05СП(SP) | Рукав | |
| 5 | 46-60-392-05-20СП(SP) | Рукав | |
| 6 | 313502-60-33 | Заглушка | |
| 6 | 313502-60-33-20 | Заглушка | |
| 7 | 700-40-6618-20 | Прокладка | |
| 7 | 700-40-6618 | Прокладка | |
| 8 | 313502-60-118СП(SP) | Трубопровод | |
| 8 | 313502-60-118-20СП -20(SP) | Трубопровод | |
| 9 | 46-60-392-06СП(SP) | Рукав | |
| 9 | 46-60-392-06-20СП(SP) | Рукав | |
| 10 | Болт M12x1,25-6gx40 | Болт M12x1,25-6gx40 | |
| 11 | 404-43-87-20 | Фланец | |
| 11 | 404-43-87 | Фланец | |
| 12 | 3502-60-142-20СП(SP) | Трубопровод | |
| 12 | 3502-60-142СП(SP) | Трубопровод | |
| 13 | 3502-60-138-20СП(SP) | Патрубок | |
| 13 | 3502-60-138СП(SP) | Патрубок | |
| 14 | 45 0132 | Прокладка | |
| 14 | 45 0132-20 | Прокладка | |
| 15 | Болт M12x1,25-6gx30 | Болт M12x1,25-6gx30 | |
| 16 | 313502-60-10-20 | Щиток | |
| 16 | 313502-60-10 | Щиток | |
| 17 | 2602-60-39-20 | Штуцер | |
| 17 | 2602-60-39 | Штуцер | |
| 18 | 46 0501-01-20 | Рукав | |
| 18 | 46 0501-01 | Рукав | |
| 19 | 1028-У-02 | Хомут 1028-У-02 | |
| 20 | 313502-60-11-01-20 | Щиток | |
| 20 | 313502-60-11-01 | Щиток | |
| 21 | 313502-60-11-20 | Щиток | |
| 21 | 313502-60-11 | Щиток | |
| 22 | 3502-60-141СП(SP) | Патрубок | |
| 22 | 3502-60-141-20СП(SP) | Патрубок | |
| 23 | 700-40-6097-20 | Прокладка | |
| 23 | 700-40-6097 | Прокладка | |
| 24 | 3502-60-112-20СП(SP) | Трубопровод | |
| 24 | 3502-60-112СП(SP) | Трубопровод | |
| 25 | 3502-60-113-20СП(SP) | Трубопровод | |
| 25 | 3502-60-113СП(SP) | Трубопровод | |
| 26 | 5001-26-130-20СП(SP) | Хомут | |
| 26 | 5001-26-130СП(SP) | Хомут | |
| 27 | 46 1602-20 | Рукав | |
| 27 | 46 1602 | Рукав | |
| 29 | 3502-60-114-20СП(SP) | Трубопровод | |
| 29 | 3502-60-114СП(SP) | Трубопровод | |
| 30 | 403-60-197СП(SP) | Трубопровод | |
| 30 | 403-60-197-20СП(SP) | Трубопровод | |
| 31 | 45 0208-20 | Прокладка | |
| 31 | 45 0208 | Прокладка | |
| 32 | Болт M8-6gx25 | Болт M8-6gx25 | |
| 33 | Шайба 8Т | Шайба 8Т | |
| 34 | 3502-60-107-20СП(SP) | Трубопровод | |
| 34 | 3502-60-107СП(SP) | Трубопровод | |
| 35 | 3502-60-100-20СП(SP) | Трубопровод | |
| 35 | 3502-60-100СП(SP) | Трубопровод | |
| 36 | 3502-60-101-20СП(SP) | Трубопровод | |
| 36 | 3502-60-101СП(SP) | Трубопровод | |
| 37 | 3502-60-102СП(SP) | Трубопровод | |
| 37 | 3502-60-102-20СП(SP) | Трубопровод | |
| 38 | 700-40-6617-20 | Прокладка | |
| 38 | 700-40-6617 | Прокладка | |
| 39 | 313502-60-120-20СП -20(SP) | Патрубок | |
| 39 | 313502-60-120СП(SP) | Патрубок | |
| 40 | 313502-60-125-20СП -20(SP) | Патрубок | |
| 40 | 313502-60-125СП(SP) | Патрубок | |
| 41 | 25-05-152-20СП(SP) | Хомут | |
| 41 | 25-05-152СП(SP) | Хомут | |
| 42 | 46 1901-06 | Рукав | |
| 42 | 46 1901-06-20 | Рукав | |
| 43 | 313502-60-126СП(SP) | Трубопровод | |
| 43 | 313502-60-126-20СП -20(SP) | Трубопровод | |
| 44 | 3502-60-122-20СП(SP) | Трубопровод | |
| 44 | 3502-60-122СП(SP) | Трубопровод | |
| 45 | 58-60-180-20СП(SP) | Хомут | |
| 45 | 58-60-180СП(SP) | Хомут | |
| 46 | 46 1201-14-20 | Рукав | |
| 46 | 46 1201-14 | Рукав | |
| 47 | 46 1901-09-20 | Рукав | |
| 47 | 46 1901-09 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
