Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-55-1СП Облицовка
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
14
14
15
15
16
17
17
18
18
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
25
25
26
26
26
26
27
27
28
28
29
29
30
30
30
31
32
33
33
34
34
35
35
36
36
37
37
39
39
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51

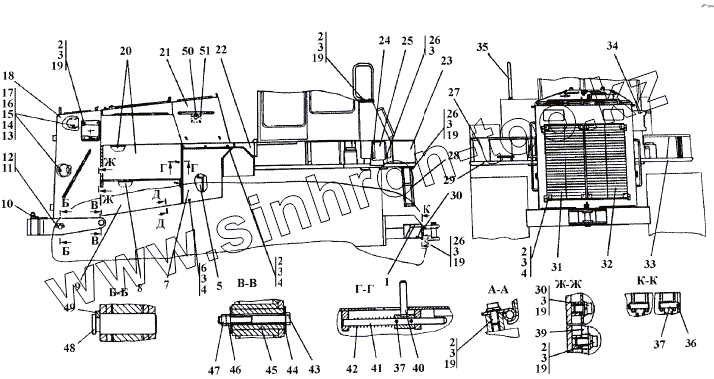

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-55-1-20СП(SP) | 313502-55-1-20СП(SP) | Облицовка | |
| 313502-55-1СП(SP) | 313502-55-1СП(SP) | Облицовка | |
| 1 | 313502-55-30-20СП -20(SP) | Подножка | |
| 1 | 313502-55-30СП(SP) | Подножка | |
| 2 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 2 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 3 | Шайба 12 OT | Шайба 12 OT | |
| 4 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 4 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 5 | 313502-55-22СП(SP) | Боковина | |
| 5 | 313502-55-22-20СП -20(SP) | Боковина | |
| 6 | 28 0360 | Болт М12х1,25-6gх45 | |
| 6 | 28 0360-20 | Болт М12х1,25-6gх45 | |
| 7 | 313502-55-21СП(SP) | Боковина | |
| 7 | 313502-55-21-20СП -20(SP) | Боковина | |
| 8 | 313502-55-24-20СП -20(SP) | Защита | |
| 8 | 313502-55-24СП(SP) | Защита | |
| 9 | 313502-55-23-20СП -20(SP) | Защита | |
| 9 | 313502-55-23СП(SP) | Защита | |
| 10 | 405-51-16-02СП(SP) | Палец | |
| 10 | 405-51-16-02-20СП(SP) | Палец | |
| 11 | Шайба 16 OT | Шайба 16 OT | |
| 12 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 12 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 13 | Шплинт 2x14 | Шплинт 2x14 | |
| 14 | 30 0160 | Гайка | |
| 14 | 30 0160-20 | Гайка | |
| 15 | 401-55-384 | Защелка | |
| 15 | 401-55-384-20 | Защелка | |
| 16 | 401-55-383 | Ось | |
| 17 | 46-43-105-01 | Кольцо | |
| 17 | 46-34-105-01-20 | Кольцо | |
| 18 | 313502-55-11-20СП -20(SP) | Корпус | |
| 18 | 313502-55-11СП(SP) | Корпус | |
| 19 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 20 | 313502-55-25-20СП -20(SP) | Створка | |
| 20 | 313502-55-25СП(SP) | Створка | |
| 21 | 313502-55-20-20СП -20(SP) | Капот | |
| 21 | 313502-55-20СП(SP) | Капот | |
| 22 | 313502-55-28-20СП -20(SP) | Щиток | |
| 22 | 313502-55-28СП(SP) | Щиток | |
| 23 | 2504-55-212СП(SP) | Контейнер | |
| 23 | 2504-55-212-20СП(SP) | Контейнер | |
| 24 | 58-55-279 | Планка | |
| 25 | 40 0309-20 | Прокладка | |
| 25 | 40 0309 | Прокладка | |
| 26 | 28 0348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 26 | 28 0348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 27 | 313502-55-19СП(SP) | Кожух | |
| 27 | 313502-55-19-20СП -20(SP) | Кожух | |
| 28 | 313502-55-16СП(SP) | Трап | |
| 28 | 313502-55-16-20СП -20(SP) | Трап | |
| 29 | 313502-55-15СП(SP) | Крыло | |
| 29 | 313502-55-15-20СП -20(SP) | Крыло | |
| 30 | 313502-55-31СП(SP) | Ступенька | |
| 30 | 313502-55-31-20СП -20(SP) | Ступенька | |
| 31 | 2501-55-182СП(SP) 2501-55-182-20СП(SP) | Решетка Решетка | |
| 32 | 2501-55-181СП(SP) 2501-55-181-20СП(SP) | Решетка Решетка | |
| 33 | 313502-55-32-20СП -20(SP) | Крыло | |
| 33 | 313502-55-32СП(SP) | Крыло | |
| 34 | TT2501-55-131-01СП (SP) | Кожух | |
| 34 | ТТ2501-55-131-01-20СП(SP) | Кожух | |
| 35 | 313502-55-29-20СП -20(SP) | Поручень | |
| 35 | 313502-55-29СП(SP) | Поручень | |
| 36 | 47 0560 | Ось 6-16/9x60.40.2. 28...35Ц6Хр | |
| 36 | 47 0560-20 | Ось 6-16/9x60.40.2. 28...35кд6Хр | |
| 37 | Шплинт 4x25 | Шплинт 4x25 | |
| 38 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 38 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 39 | 313502-55-122-20 | Планка | |
| 39 | 313502-55-122 | Планка | |
| 40 | 2501-55-169СП(SP) | Ручка | |
| 41 | 2501-55-215 | Стержень | |
| 42 | 700-38-2563 | Пружина | |
| 42 | 700-38-2563-20 | Пружина | |
| 43 | 28 0897-20 | Болт М24х26gх220 ГОСТ 7796-70 | |
| 43 | 28 0897 | Болт М24х2-6gх220 ГОСТ 7796-70 | |
| 44 | 31 5325 | Шайба | |
| 44 | 31 5325-20 | Шайба | |
| 45 | TT2501-55-228-20 | Палец | |
| 45 | TT2501-55-228 | Палец | |
| 46 | 30 0365 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 46 | 30 0365-20 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 47 | 30 0350-01-20 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 47 | 30 0350-01 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 48 | TT2501-55-227-20 | Палец | |
| 48 | TT2501-55-227 | Палец | |
| 49 | 2501-55-297 | Накладка | |
| 50 | 42 0167 | Табличка 125х80 ГОСТ 12971-67 | |
| 51 | 36 0100 | Заклепка 3x6,37 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
