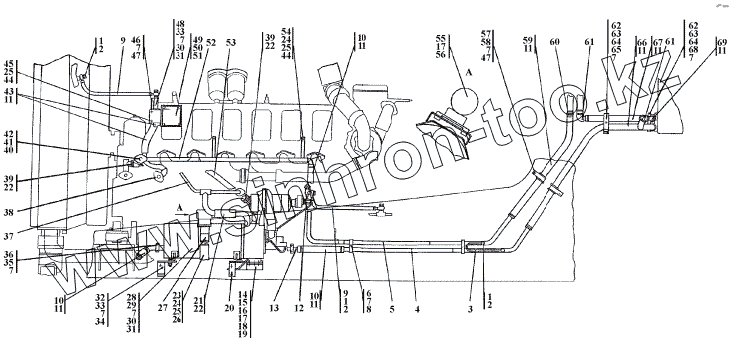

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-43-3СП Установка системы подогрева
1
1
1
2
2
2
3
4
5
6
7
7
7
7
7
8
8
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
14
15
16
17
17
18
19
20
20
21
22
22
22
23
23
24
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
63
64
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-43-3СП(SP) | 313502-43-3СП(SP) | Установка системы подогрева | |
| 1 | 46-43-313 | Прокладка | |
| 2 | 700-41 -2622 | Болт зажимной | |
| 3 | 313502-43-65СП(SP) | Трубопровод | |
| 4 | 313502-43-61СП(SP) | Трубопровод | |
| 5 | 313502-43-62СП(SP) | Трубопровод | |
| 6 | 2502-43-106 | Прижим | |
| 7 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 8 | Болт М12x1,25-6gx55 | Болт М12x1,25-6gx55 | |
| 9 | 403-43-461СП | Рукав | |
| 10 | 46 0901-09 | Рукав | |
| 11 | Хомут 1040-У-02 | Хомут 1040-У-02 | |
| 12 | 403-43-114СП | Кран | |
| 13 | 313502-43-66СП(SP) | Трубопровод | |
| 14 | 2502-43-91СП(SP) | Газовод | |
| 15 | 29 0020 | Шпилька М6 (Зп/6g)х 6 ГОСТ 22034-76 | |
| 16 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 17 | Шайба 6Т | Шайба 6Т | |
| 18 | Гайка М6 | Гайка М6 | |
| 19 | 2502-43-118 | Прокладка | |
| 20 | 3502-43-209СП(SP) | Опора | |
| 21 | 46 1201-18 | Рукав | |
| 22 | Хомут 1055-У-02 | Хомут 1055-У-02 | |
| 23 | 3502-43-318-01 | Скоба | |
| 24 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 25 | Шайба 8Т | Шайба 8Т | |
| 26 | Гайка М8 | Гайка М8 | |
| 27 | 3502-43-210СП(SP) | Скоба | |
| 28 | ПЖД600И-1015006-01 | Подогреватель ПЖД600И-1015006-01 | |
| 29 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 30 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 31 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 32 | 3502-43-208-01СП(SP) | Опора | |
| 33 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 34 | 28 0348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 35 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 36 | 2502-43-79 | Прижим | |
| 37 | 2502-43-77СП(SP) | Трубопровод | |
| 38 | 313502-43-64СП(SP) | Трубопровод | |
| 39 | 46 1201-05 | Рукав | |
| 40 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 41 | Болт М10x1,25-6gx25 | Болт М10x1,25-6gx25 | |
| 42 | 403-60-209 | Прокладка | |
| 43 | 46 0901-13 | Рукав | |
| 44 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 45 | 312505-43-17-01СП -20(SP) | Корпус | |
| 46 | 2501-43-357 | Пластина | |
| 47 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 48 | 2502-43-82СП(SP) | Трубопровод | |
| 49 | ПЖД600-1015410 | Щиток управления ПЖД600-1015410 | |
| 50 | Шайба 5 | Шайба 5 | |
| 51 | Винт ВМ5-6gx16 | Винт ВМ5-6gx16 | |
| 52 | 313502-43-63СП(SP) | Трубопровод | |
| 53 | 2502-43-83СП(SP) | Трубопровод | |
| 54 | 2502-43-103 | Пластина | |
| 55 | ТК107А-3734000 | Коммутатор транзисторный ТК107А-3734000 | |
| 56 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 57 | 700-41-3267 | Хомутик | |
| 58 | 40 0354-03 | Втулка | |
| 59 | 46 0901-16 | Рукав | |
| 60 | 313502-43-77 | Переходник | |
| 61 | 2502-43-90СП(SP) | Переходник | |
| 62 | 2502-43-107 | Прижим | |
| 63 | 2502-43-108 | Втулка | |
| 64 | 700-40-6684-03 | Прокладка | |
| 65 | Болт М12-6gx60 | Болт М12-6gx60 | |
| 66 | 46 0901-25 | Рукав | |
| 67 | 46 0901-22 | Рукав | |
| 68 | 28 0365 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 69 | 46 0901-01 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
