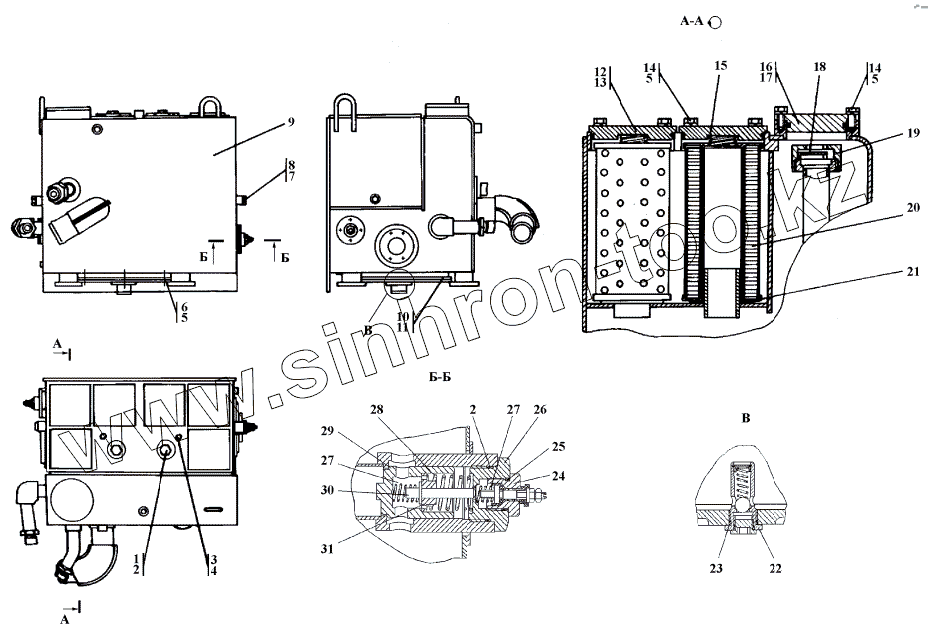

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-26-105СП Бак гидросистемы
1
1
2
2
3
3
4
5
5
5
6
7
8
8
9
9
10
10
11
12
12
13
14
14
15
16
16
17
18
19
20
21
21
22
22
23
24
24
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-26-105-20СП -20(SP) | 313502-26-105-20СП -20(SP) | Бак гидросистемы | |
| 313502-26-105СП(SP) | 313502-26-105СП(SP) | Бак гидросистемы | |
| 1 | 37 5995-20 | Пробка | |
| 1 | 37 5995 | Пробка | |
| 2 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 3 | 37 5245-20 | Пробка | |
| 3 | 37 5245 | Пробка | |
| 4 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | Шайба 12 OT | Шайба 12 OT | |
| 6 | Болт M12x1,25-6gx30 | Болт M12x1,25-6gx30 | |
| 7 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 8 | 37 5625-20 | Пробка | |
| 8 | 37 5625 | Пробка | |
| 9 | 313502-26-106-20СП -20(SP) | Бак | |
| 9 | 313502-26-106СП(SP) | Бак | |
| 10 | 2501-26-178 | Крышка | |
| 10 | 2501-26-178-20 | Крышка | |
| 11 | 270-280-58-2-3 | Кольцо ГОСТ 18829-73 | |
| 12 | 313502-26-262 | Крышка | |
| 12 | 313502-26-262-20 | Крышка | |
| 13 | 122-130-46-2-351-1688 | Кольцо 122-130-46-2-351-1688 | |
| 14 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 15 | 2.00.010 | Пружина | |
| 16 | 313502-26-250-20 | Крышка | |
| 16 | 313502-26-250 | Крышка | |
| 17 | 088-095-46-2-51-1668 | Кольцо | |
| 18 | 313502-26-252 | Мембрана | |
| 19 | 313502-26-249 | Корпус | |
| 20 | ЭФМ020.1012040 | Элемент фильтрующий ЭФМ020.1012040 | |
| 21 | 40 0380 | Прокладка | |
| 21 | 40 0380-20 | Прокладка | |
| 22 | 1101-16-112СП(SP) | Клапан | |
| 22 | 1101-16-112-20СП(SP) | Клапан | |
| 23 | 040-045-30-2-51-1668 | Кольцо 040-045-30-2-51-1668 | |
| 24 | 3500-15-15СП(SP) | Пробка | |
| 24 | 3500-15-15-20СП(SP) | Пробка | |
| 25 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 | |
| 26 | 1101-26-181-20 | Крышка | |
| 26 | 1101-26-181 | Крышка | |
| 27 | 700-38-2280 | Пружина | |
| 28 | 700-38-2183 | Пружина | |
| 29 | 313502-26-260 | Клапан | |
| 30 | 2501-26-192СП(SP) | Шток | |
| 31 | 2501-26-185 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
