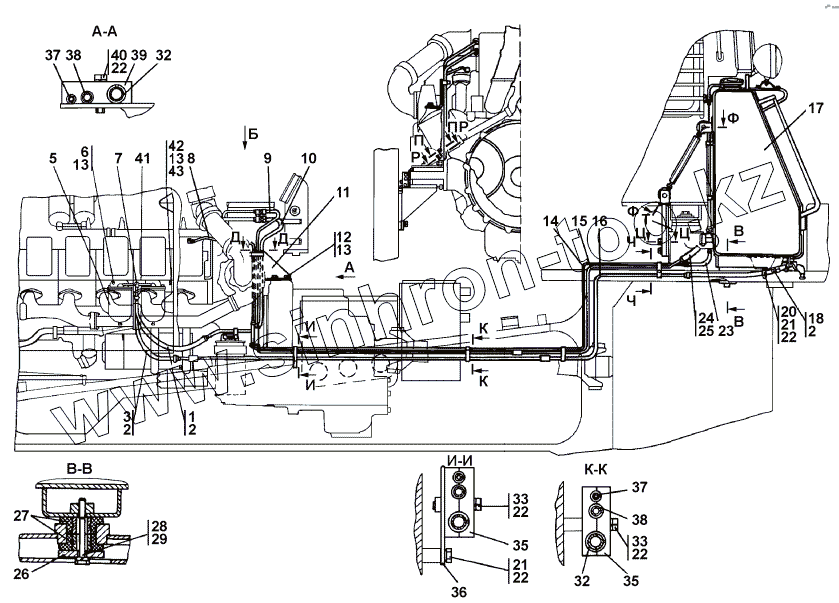

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-25-1СП Установка топливного бака
1
1
2
2
2
3
3
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
14
14
15
15
16
16
17
17
18
18
20
21
21
22
22
22
22
22
23
23
24
24
25
25
26
27
28
28
29
32
32
33
33
35
35
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404-26-213-02-20СП -20(SP) | Рукав d.12 | |
| 1 | 404-26-213-02СП(SP) | Рукав | |
| 2 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 404-26-213-01-20СП -20(SP) | Рукав d.12 | |
| 3 | 404-26-213-01СП(SP) | Рукав диам.12 | |
| 5 | Фильтр грубой очистки топлива | Фильтр грубой очистки топлива | |
| 6 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 7 | 3502-25-29-20СП(SP) | Трубопровод | |
| 7 | 3502-25-29СП(SP) | Трубопровод | |
| 8 | 313502-25-29-20СП -20(SP) | Трубопровод | |
| 8 | 313502-25-29СП(SP) | Трубопровод | |
| 9 | 313502-25-28-20СП -20(SP) | Трубопровод | |
| 9 | 313502-25-28СП(SP) | Трубопровод | |
| 10 | 313502-25-27-20СП -20(SP) | Трубопровод | |
| 10 | 313502-25-27СП(SP) | Трубопровод | |
| 11 | 2501-25-1-20 | Кронштейн | |
| 11 | 2502-25-1 | Кронштейн | |
| 12 | Болт M12-6gx20 | Болт M12-6gx20 | |
| 13 | Шайба 12 0T | Шайба 12 0T | |
| 14 | 313502-25-26-20СП -20(SP) | Трубопровод | |
| 14 | 313502-25-26СП(SP) | Трубопровод | |
| 15 | 313502-25-25-20СП -20(SP) | Трубопровод | |
| 15 | 313502-25-25СП(SP) | Трубопровод | |
| 16 | 313502-25-24-20СП -20(SP) | Трубопровод | |
| 16 | 313502-25-24СП(SP) | Трубопровод | |
| 17 | 313502-25-10-20СП -20(SP) | Бак топливный | |
| 17 | 313502-25-10СП(SP) | Бак топливный | |
| 18 | 404-26-213-13СП(SP) | Рукав | |
| 18 | 404-26-213-13-20СП -20(SP) | Рукав d.12 | |
| 20 | 700-41 -2548 | Хомутик | |
| 21 | Болт M8-6gx16 | Болт M8-6gx16 | |
| 22 | Шайба 8T | Шайба 8T | |
| 23 | 46 0401-14 | Рукав | |
| 23 | 46 0401-14-20 | Рукав | |
| 24 | 46 0601-21-20 | Рукав | |
| 24 | 46 0601-21 | Рукав | |
| 25 | 46 0701-21 | Рукав | |
| 25 | 46 0701-21-20 | Рукав | |
| 26 | 1101-25-36 | Накладка | |
| 27 | 2501-25-37СП(SP) | Амортизатор | |
| 28 | 28 0575-20 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 28 | 28 0575 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 29 | Шайба 16 0T | Шайба 16 0T | |
| 32 | 700-40-6684-05 | Прокладка | |
| 33 | Болт M8-6gx40 | Болт M8-6gx40 | |
| 35 | 2701-25-10 | Хомут | |
| 35 | 2701-25-10-20 | Хомут | |
| 36 | TT2501-25-36-20СП -20(SP) | Кронштейн | |
| 36 | TT2501-25-36СП(SP) | Кронштейн | |
| 37 | 700-40-6684-08 | Прокладка | |
| 38 | 700-40-6684-07 | Прокладка | |
| 39 | 2502-25-2 | Хомут | |
| 40 | Болт M8-6gx35 | Болт M8-6gx35 | |
| 40 | Болт M8-6gx35 | Болт M8-6gx35 | |
| 41 | 3502-25-42-20 | Кронштейн | |
| 41 | 3502-25-42 | Кронштейн | |
| 42 | 28 0348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 42 | 28 0348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 43 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 43 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
