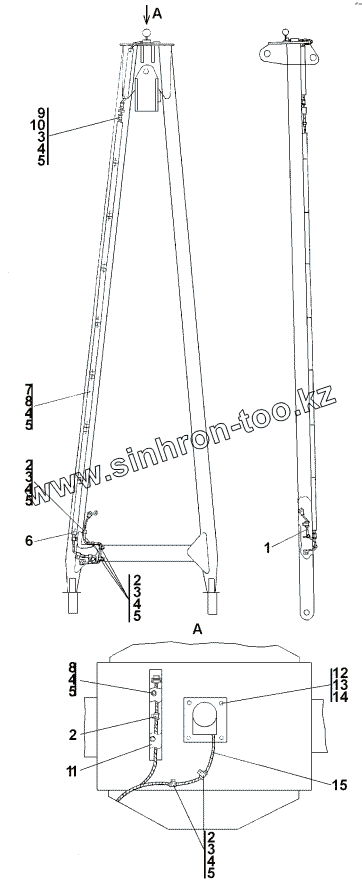

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-10-22СП Электрооборудование стрелы грузовой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
313502-10-22-20СП -20(SP) 313502-10-22-20СП -20(SP) Электрооборудование стрелы грузовой
313502-10-22СП(SP) 313502-10-22СП(SP) Электрооборудование стрелы грузовой
1 313502-10-135СП(SP) Жгут
1 313502-10-135-20СП -20(SP) Жгут
2 700-41-2866 Хомут
3 Болт М8-6gx16 Болт М8-6gx16
4 Шайба 8Т Шайба 8Т
5 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
5 31 0150 Шайба 8 ГОСТ 11371-78
6 312501-10-1002-20 Кожух
6 312501-10-1002 Кожух
7 312501-10-1002-01 Кожух
7 312501-10-1002-01-20 Кожух
8 Болт М8-6gx30 Болт М8-6gx30
9 41 5119 Хомутик
10 700-40-6684-06 Прокладка
11 3115-02-10-141-01СП (SP) Кожух
12 Винт В.М6-6gx12 Винт В.М6-6gx12
13 Шайба 6Т Шайба 6Т
14 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
14 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
15 311502-10-120-20СП -20(SP) Модуль защиты от опасного напряжения
15 311502-10-120СП(SP) Модуль защиты от опасного напряжения
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
