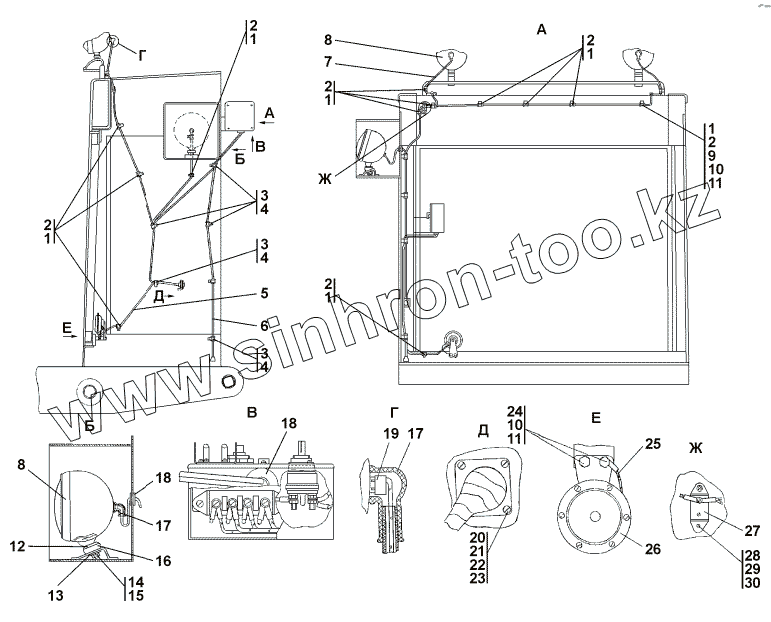

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-10-19СП Электрооборудование передней облицовки
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
6
7
8
8
8
8
9
10
10
11
11
11
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
23
24
25
26
26
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-10-19-10СП -10(SP) | 313502-10-19-10СП -10(SP) | Электрооборудование передней облицовки | |
| ТТ2501-10-19-20СП -20(SP) | ТТ2501-10-19-20СП -20(SP) | Электрооборудование передней облицовки | |
| 313502-10-19СП(SP) | 313502-10-19СП(SP) | Электрооборудование передней облицовки | |
| 1 | 700-41-3310 | Хомутик | |
| 2 | 700-40-6684-07 | Прокладка | |
| 3 | 700-40-6684-05 | Прокладка | |
| 4 | 700-41-2866 | Хомут | |
| 5 | 313502-10-121-20СП -20(SP) | Жгут | |
| 6 | 2501-10-170-02СП(SP) | Жгут | |
| 7 | 2702-10-175СП(SP) | Провод | |
| 8 | 45 7372 4087 | Фара 3131.3711010 | |
| 8 | 45 7332 4085 | Фара 3136.3711010 | |
| 8 | 45 7332 4086 | Фара 3137.3711010 | |
| 9 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 10 | Шайба 8Т | Шайба 8Т | |
| 11 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 11 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 700-40-6018 | Опора | |
| 13 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 13 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 14 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 15 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 16 | 46-10-86 | Опора | |
| 17 | 700-40-5607 | Наконечник | |
| 18 | 700-40-6695 | Кольцо | |
| 19 | 602602 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 20 | Винт В.М3-6gx10 | Винт В.М3-6gx10 | |
| 21 | Гайка М3 | Гайка М3 | |
| 22 | Шайба 3 | Шайба 3 | |
| 23 | 31 0020-20 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 23 | 31 0020 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 24 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 25 | 2501-10-129-22СП(SP) | Провод | |
| 26 | С314 | Сигнал звуковой безрупорный | |
| 26 | С314-Э | Сигнал звуковой безрупорный | |
| 26 | С314-Т | Сигнал звуковой безрупорный | |
| 27 | 14.3723.000 | Панель соединительная 14.3723.000 | |
| 28 | Винт В.М6-6gx18 | Винт В.М6-6gx18 | |
| 29 | Шайба 6Т | Шайба 6Т | |
| 30 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 30 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
