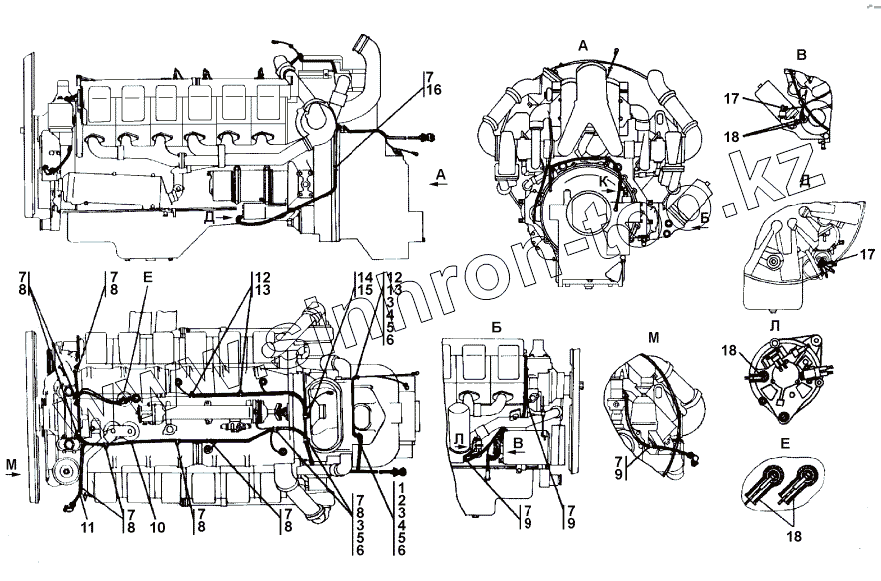

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-10-11СП Электрооборудование двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
10
10
12
12
13
13
14
15
16
17
17
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
313502-10-11-20CП -20(SP) 313502-10-11-20CП -20(SP) Электрооборудование двигателя
313502-10-11CП(SP) 313502-10-11CП(SP) Электрооборудование двигателя
1 700-40-6684-03 Прокладка
2 700-41-3307 Хомутик
3 Болт М8-6gх16 Болт М8-6gх16
4 Гайка М8 Гайка М8
5 Шайба 8Т Шайба 8Т
6 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
6 31 0150 Шайба 8 ГОСТ 11371-78
7 700-40-6684-04 Прокладка
8 700-41-3179 Хомутик
9 700-41-2866 Хомут
10 313502-10-101-20CП -20(SP) Жгут
10 313502-10-101CП(SP) Жгут
12 700-40-6684-07 Прокладка
13 700-41-3310 Хомутик
14 415119 Хомутик
15 700-40-6684-06 Прокладка
16 700-41-3312 Хомутик
17 700-40-5607 Наконечник
18 700-40-5606 Наконечник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
