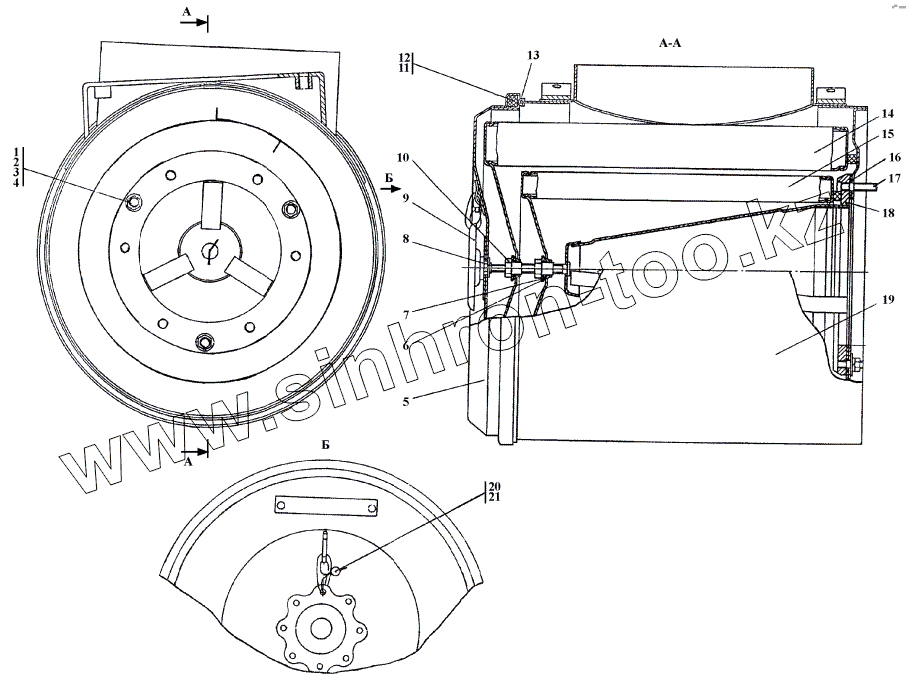

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 313502-05-15СП Воздухоочиститель

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

12

13

14

14

15

15

16

16

17

17

18

18

19

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
313502-05-15-20СП -20(SP)	313502-05-15-20СП -20(SP)		Воздухоочиститель
313502-05-15СП(SP)	313502-05-15СП(SP)		Воздухоочиститель
1	Гайка М8		Гайка М8
2	Шайба 8Т		Шайба 8Т
3	31 0150-20		Шайба 8.01.08кп.0221 ГОСТ 11371-78
3	31 0150		Шайба 8 ГОСТ 11371-78
4	29 0115-20		Шпилька М8
4	29 0115		Шпилька М8
5	46-05-351СП(SP)		Крышка
5	46-05-351-20СП(SP)		Крышка
6	40 0222		Прокладка
6	40 0222-20		Прокладка
7	46-05-764		Шайба
7	46-05-764-20		Шайба
8	31 5185		Шайба
8	31 5185-20		Шайба
9	46-05-366СП(SP)		Ручка
9	46-05-366-20СП(SP)		Ручка
10	46-05-763		Гайка
10	46-05-763-20		Гайка
11	40 0063-02		Прокладка
12	40 0034-02		Прокладка
13	46-05-774		Кант №27
14	46-05-342-20СП(SP)		Фильтр
14	46-05-342СП(SP)		Фильтр
15	46-05-343-20СП(SP)		Фильтр
15	46-05-343СП(SP)		Фильтр
16	45 0033		Прокладка
16	45 0033-20		Прокладка
17	29 0130		Шпилька М8 3п/6gх32.66.013 ГОСТ 22034-76
17	29 0130-20		Шпилька М8 3п/6gх32.66.029 ГОСТ 22034-76
18	313502-05-14-20СП -20(SP)		Корпус
18	313502-05-14СП(SP)		Корпус
19	46-05-355-20СП(SP)		Центратор
19	46-05-355СП(SP)		Центратор
20	Пломба 10/6,5		Пломба 10/6,5
21	Проволока 0,8-0-С		Проволока 0,8-0-С

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
