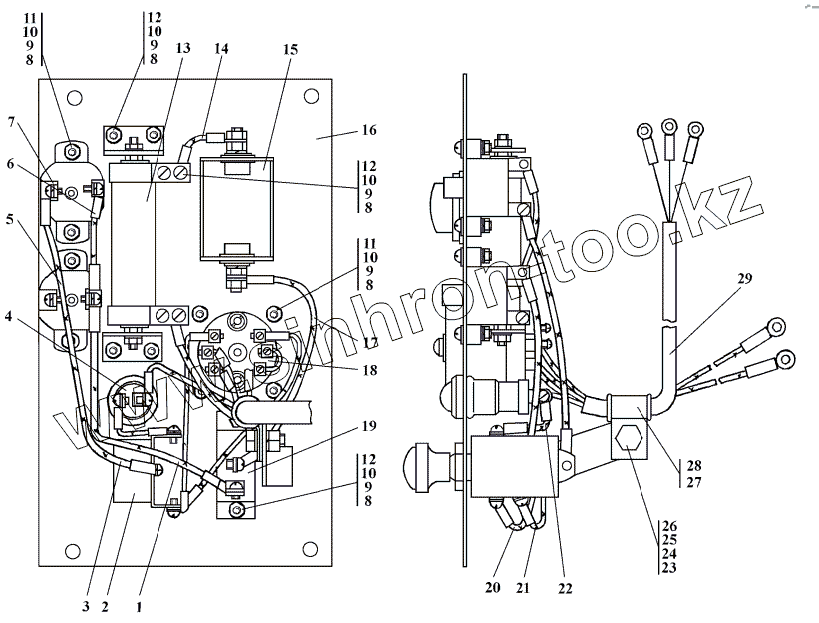

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 312505-10-103CП Блок управления отопителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
312505-10-103СП(SP) 312505-10-103СП(SP) Блок управления отопителя
1 312505-10-112-04СП (SP) Провод
2 П305 Переключатель П305
3 312505-10-112-03СП (SP) Провод
4 ПД20-Л Фонарь контрольной лампы ПД20-Л
5 291.3722 Предохранитель термобиметаллический 291.3722
6 405-10-149-17СП(SP) Провод
7 292.3722 Предохранитель термобиметаллический 292.3722
8 31 0050 Шайба 4.01.08кп.019 ГОСТ 11371-78
9 Шайба 4 Шайба 4
10 Гайка М4 Гайка М4
11 Винт ВМ4-6gx16 Винт ВМ4-6gx16
12 Винт ВМ4-6gx12 Винт ВМ4-6gx12
13 Сопротивление 0,65 Ом Сопротивление 0,65 Ом
14 312505-10-112-05СП (SP) Провод
15 Спираль контрольная Спираль контрольная
16 312505-10-113СП(SP) Крышка
17 312505-10-112-06СП (SP) Провод
18 РС404 Реле перегрева РС404
19 ВН-45М Т Выключатель ВН-45М Т
20 312505-10-112-02СП (SP) Провод
21 312505-10-112-01СП (SP) Провод
22 312505-10-112СП(SP) Провод
23 31 0150 Шайба 8 ГОСТ 11371-78
24 Шайба 8Т Шайба 8Т
25 Гайка М8 Гайка М8
26 Болт М8-6gx16 Болт М8-6gx16
27 700-41-2866 Хомут
28 700-40-6684-05 Прокладка
29 312505-10-105СП(SP) Жгут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
