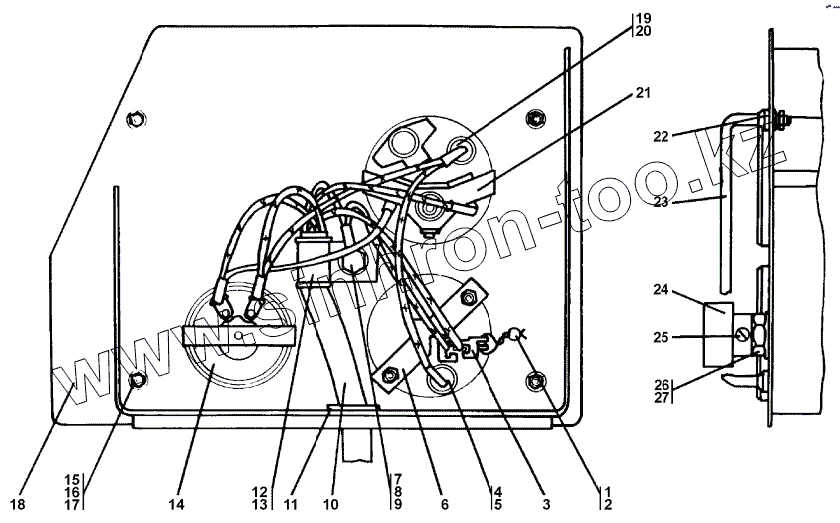

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 312502-10-115СП Щиток приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
21
22
23
24
25
25
26
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали
312502-10-115-20СП -20(SP) 312502-10-115-20СП -20(SP) Щиток приборов
312502-10-115СП(SP) 312502-10-115СП(SP) Щиток приборов
1 Пломба 10/6,5 Пломба 10/6,5
2 Проволока 0,6-0-4 Проволока 0,6-0-4
3 Колодка Колодка
4 Лампа А24-2 Лампа А24-2
5 ЛБ211-3714329 Патрон со штекером ЛБ211-3714329
6 ЧИ0005 Счетчик времени ТУ 25-1865. 100-91
7 Болт М8-6gx16 Болт М8-6gx16
8 Шайба 8Т Шайба 8Т
9 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
9 31 0150 Шайба 8 ГОСТ 11371-78
10 312502-10-112-20СП -20(SP) Жгут
10 312502-10-112СП(SP) Жгут
11 700-40-6695 Кольцо
12 41 5119 Хомутик
13 700-40-6684-06 Прокладка
14 ВК416-01 Выключатель света щитка приборов с реостатом ТУ 37.003.567-77
15 Гайка М4 Гайка М4
16 Шайба 4 Шайба 4
17 31 0050-20 Шайба 4.01.08кп.0221 ГОСТ 11371-78
17 31 0050 Шайба 4.01.08кп.019 ГОСТ 11371-78
18 405-10-177-20СП(SP) Щиток 2
18 405-10-177СП(SP) Щиток 2
19 Лампа А24-2 Лампа А24-2
20 ЛБ211-3714329 Патрон со штекером ЛБ211-3714329
21 УК-171-01-У-ХЛ Приемник указателя температуры УК-171-01-У-ХЛ
21 УК-171-01-У-ХЛ-Э Приемник указателя температуры УК-171-01-У-ХЛ-Э
21 УК-171-01-Т Приемник указателя температуры
22 405-10-7 Втулка
23 405-10-24 Ручка
24 46-10-576СП(SP) Ручка
25 35 5300 Винт
25 35 5300-20 Винт
26 30 5185-20 Гайка
26 30 5185 Гайка
27 31 0170 Шайба 10 ГОСТ 11371-78
27 31 0170-20 Шайба 10.01.10.0221 ГОСТ 11 371-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
