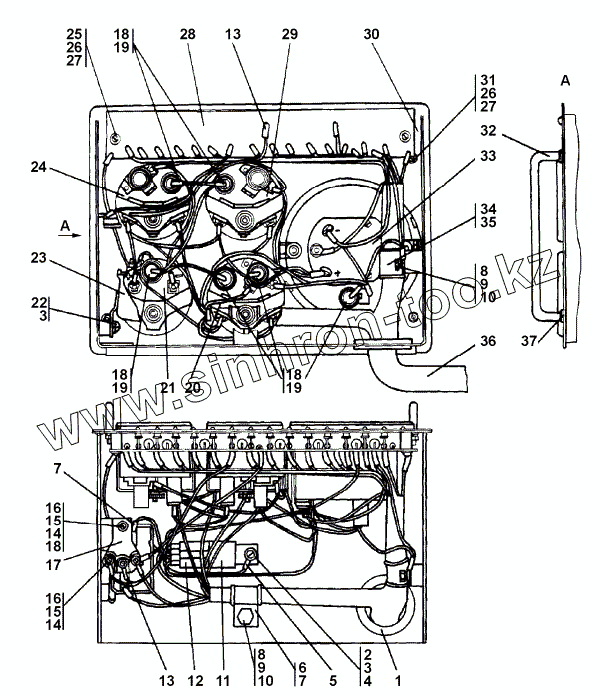

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 312502-10-108СП Щиток приборов 1
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
10
11
12
13
13
13
14
14
15
15
16
16
17
17
17
18
18
18
18
18
18
19
19
19
20
20
20
21
21
21
22
22
23
24
24
24
25
26
26
27
27
27
28
29
29
29
30
30
31
32
33
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312502-10-108-20СП -20(SP) | 312502-10-108-20СП -20(SP) | Щиток приборов 1 | |
| 312502-10-108СП(SP) | 312502-10-108СП(SP) | Щиток приборов I | |
| 1 | 700-40-3141 | Кольцо | |
| 2 | Винт В.М6-6gx12 | Винт В.М6-6gx12 | |
| 3 | Шайба 6Т | Шайба 6Т | |
| 4 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 404-10-180-78СП(SP) | Провод | |
| 5 | 404-10-180-78-20СП -20(SP) | Провод | |
| 6 | 700-40-60684-04 | Прокладка | |
| 7 | 700-41-3179 | Хомутик | |
| 8 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 9 | Шайба 8Т | Шайба 8Т | |
| 10 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 10 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | Реле 901-3747 | Реле 901-3747 | |
| 12 | 607605 | Колодка гнездовая | |
| 13 | 405-10-149-21-20СП -20(SP) | Провод | |
| 13 | 405-10-149-21СП(SP) | Провод | |
| 14 | Шайба 3 | Шайба 3 | |
| 15 | Гайка М3 | Гайка М3 | |
| 16 | Винт В.М3-6gx10 | Винт В.М3-6gx10 | |
| 17 | 3501-10-159СП(SP) | Провод | |
| 17 | 11.3845.100 | Усилитель | |
| 17 | 3501-10-159-20СП(SP) | Провод | |
| 18 | 31 0020 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 18 | Лампа А-24 | Лампа А-24 | |
| 18 | 31 0020-20 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 19 | ЛВ211-3714329 | Патрон со штекером ТУ 37.458.063-90 | |
| 20 | УБ170-01-Т | Приемник указателя уровня топлива | |
| 20 | УБ170-01-УХЛ-Э | Приемник указателя уровня топлива УБ170-01-УХЛ-Э | |
| 20 | УБ170-01.У-ХЛ | Приемник указателя уровня топлива УБ170-01.У-ХЛ | |
| 21 | 11.3812-Т | Указатель напряжения | |
| 21 | 11.3812-Э | Указатель напряжения | |
| 21 | 11.3812 | Указатель напряжения 11.3812 | |
| 22 | 35 0420 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 22 | 35 0420-20 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 23 | 733.3747-10 | Реле-сигнализатор | |
| 24 | УК171-01-Т | Приемник указателя температуры ТУ 37.003.615-79 | |
| 24 | УК171-01-Э | Приемник указателя температуры | |
| 24 | УК171-01-У-ХЛ | Приемник указателя температуры ТУ 37.003.615-79 | |
| 25 | Винт В.М4-6gx12 | Винт В.М4-6gx12 | |
| 26 | Шайба 4 | Шайба 4 | |
| 27 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | 313502-10-118СП(SP) | Плата | |
| 29 | УК170-03-Э | Приемник указателя давления | |
| 29 | УК170-03-Т | Приемник указателя давления | |
| 29 | УК170-03-У-ХЛ | Приемник указателя давления | |
| 30 | 405-10-161-20СП(SP) | Щиток 1 | |
| 30 | 405-10-161СП(SP) | Щиток 1 | |
| 31 | Гайка М4 | Гайка М4 | |
| 32 | 405-10-24 | Ручка | |
| 33 | 2561.3813 | Тахометр ТУ 37.003.1251-85 | |
| 33 | 2561.3813 | Тахометр ТУ 37.003.1251-85 | |
| 34 | 700-40-60684-03 | Прокладка | |
| 35 | 700-41-3307 | Хомутик | |
| 36 | 312502-10-121-20СП -20(SP) | Жгут | |
| 36 | 312502-10-121СП(SP) | Жгут | |
| 37 | 405-10-7 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
