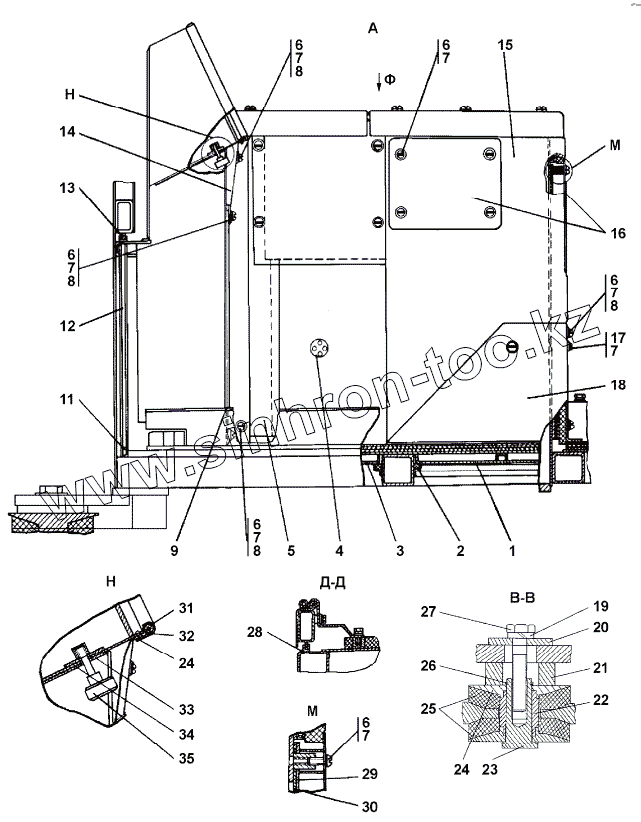

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 312501-24-1СП Пол
1
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
8
8
9
9
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
24
24
25
26
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TT2501-24-136СП(SP) | Крышка | |
| 1 | TT2501-24-136-20СП -20(SP) | Крышка | |
| 2 | 40 0285-18 | Уплотнение | |
| 2 | 40 0285-18-20 | Уплотнение | |
| 3 | TT2501-24-135СП(SP) | Крышка | |
| 3 | TT2501-24-135-20CП -20(SP) | Крышка | |
| 4 | 401-89-140-20СП | Винт | |
| 4 | 401-89-140СП | Винт | |
| 5 | ТТ2501-24-139СП(SP) | Панель | |
| 5 | TT2501-24-139-20СП -20(SP) | Панель | |
| 6 | Винт BM6-6gx12 | Винт BM6-6gx12 | |
| 7 | Шайба 6T | Шайба 6T | |
| 8 | 31 0120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 | |
| 8 | 31 0120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 | |
| 9 | TT2501-24-143-20СП -20(SP) | Крышка | |
| 9 | TT2501-24-143СП(SP) | Крышка | |
| 11 | 40 0285-21-20 | Уплотнение | |
| 11 | 40 0285-21 | Уплотнение | |
| 12 | 40 0285-22-20 | Уплотнение | |
| 12 | 40 0285-22 | Уплотнение | |
| 13 | 40 0285-19-20 | Уплотнение | |
| 13 | 40 0285-19 | Уплотнение | |
| 14 | ТТ2501-24-125-20 | Крышка | |
| 14 | ТТ2501-24-125 | Крышка | |
| 15 | TT2501-24-140-20СП -20(SP) | Панель | |
| 15 | TT2501-24-140СП(SP) | Панель | |
| 16 | ТТ2501-24-124-01 | Крышка | |
| 16 | ТТ2501-24-124-01-20 | Крышка | |
| 17 | Винт BM6-6gx22 | Винт BM6-6gx22 | |
| 18 | TT2501-24-134-20СП -20(SP) | Кожух | |
| 18 | TT2501-24-134СП(SP) | Кожух | |
| 19 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 20 | 2501-24-150-01 | Пластина | |
| 20 | 2501-24-150-01-20 | Пластина | |
| 21 | 0602-24-87 | Проставка | |
| 21 | 0602-24-87-20 | Проставка | |
| 22 | 0602-24-49 | Втулка | |
| 22 | 0602-24-49-20 | Втулка | |
| 23 | 0602-24-127СП | Палец | |
| 23 | 0602-24-127-20СП | Палец | |
| 24 | 36 0110-20 | Заклепка 3x8 | |
| 24 | 36 0110 | Заклепка 3х8.37 ГОСТ 10299-80 | |
| 25 | 40 0449 | Амортизатор | |
| 26 | 0602-24-88-20 | Кольцо | |
| 26 | 0602-24-88 | Кольцо | |
| 27 | Болт M8x1,5-6gx80 | Болт M8x1,5-6gx80 | |
| 28 | Герметик УТ-32 | Герметик УТ-32 | |
| 29 | TT2501-24-144-20СП -20(SP) | Крышка | |
| 29 | TT2501-24-144СП(SP) | Крышка | |
| 30 | ТТ2501-24-127-20 | Прокладка | |
| 30 | ТТ2501-24-127 | Прокладка | |
| 31 | 46-89-101-01 | Зажим | |
| 31 | 46-89-101-01-20 | Зажим | |
| 32 | 46-89-117-04-20 | Кант №215 | |
| 32 | 46-89-117-04 | Кант №215 | |
| 33 | ТТ2501-24-173 | Шайба | |
| 33 | ТТ2501-24-173-20 | Шайба | |
| 34 | TT2501-24-138-20СП -20(SP) | Упор | |
| 34 | TT2501-24-138СП(SP) | Упор | |
| 35 | TT2501-24-137-20СП -20(SP) | Рукоятка | |
| 35 | TT2501-24-137СП(SP) | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
