Каталог запасных частей к технике: Промтрактор ТГ-503Я. 2502-48-2СП Установка кондиционера

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

9

10

11

12

13

14

14

15

16

17

17

18

19

20

21

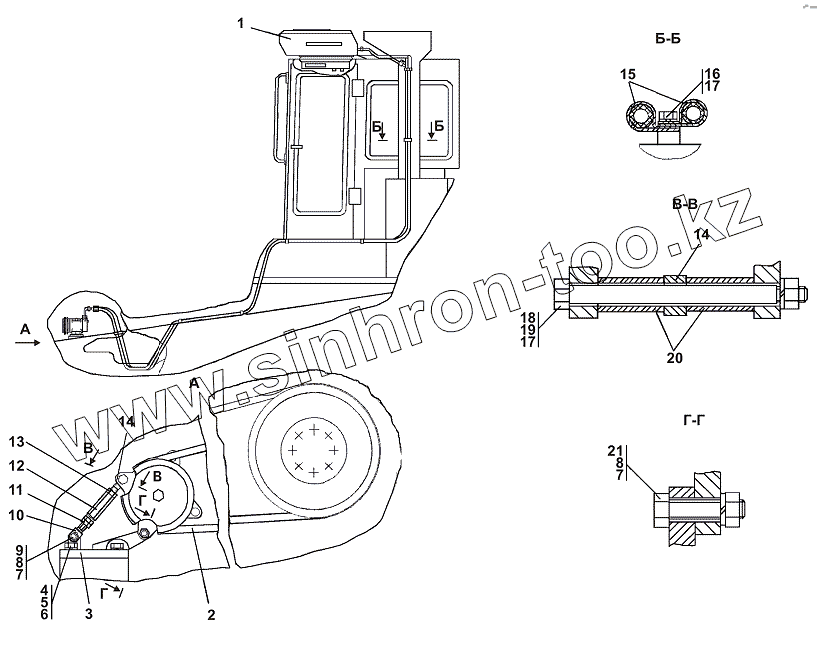

Позиция на иллюстрации	Заводской номер детали		Название детали
2502-48-2-20СП(SP)	2502-48-2-20СП(SP)		Установка кондиционера
2502-48-2СП(SP)	2502-48-2СП(SP)		Установка кондиционера
1	1102-10-176СП(SP)		Кондиционер
2	A-1600 III-T.IV-1-130		Ремень A-1600 III-T.IV-1-130
3	2502-48-12СП(SP)		Кронштейн
3	2502-48-12-20СП(SP)		Кронштейн
4	28 0348-20		Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
5	Шайба 12		Шайба 12
6	31 0210-20		Шайба 12х2 ГОСТ 11371-78
7	Шайба 10		Шайба 10
8	Гайка M10		Гайка M10
9	Болт M10-6gx30		Болт M10-6gx30
10	2504-48-1-20		Вилка
11	30 0210-20		ГайкаМ12х1,25-LН-6Н ГОСТ 5915-70
12	2504-48-3-20		Стяжка
13	Гайка M12x1,25		Гайка M12x1,25
14	2504-48-2-20		Рычаг
15	700-41-3307		Хомутик
16	Болт M8-6gx16		Болт M8-6gx16
17	Шайба 8T		Шайба 8T
18	2501-01-21-20		Ось
19	Гайка M8		Гайка M8
20	2504-48-6-01-20		Втулка
21	28 0250-20		Болт М10-6gх40 ГОСТ 7796-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
