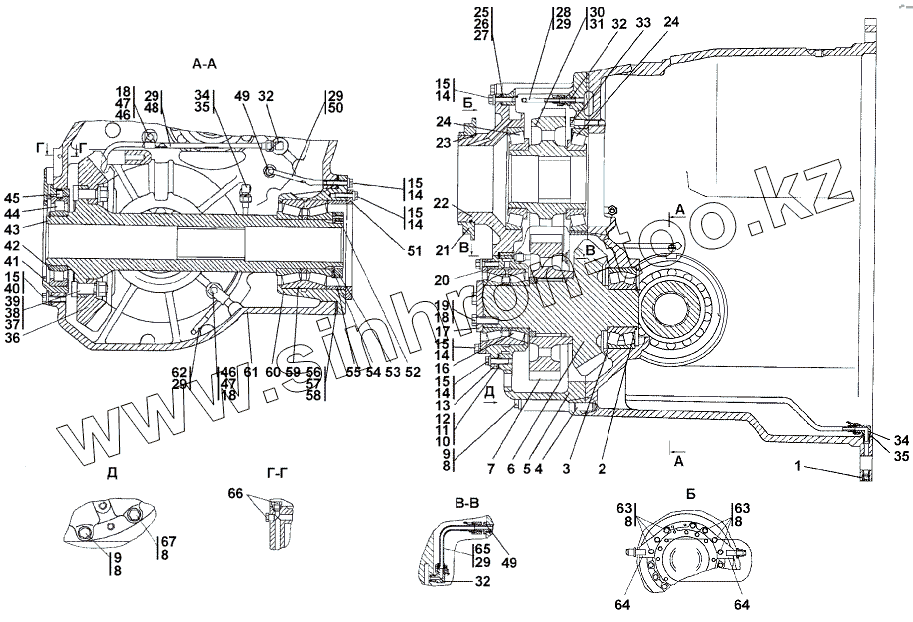

Каталог запасных частей к технике: Промтрактор ТГ-503Я. 2501-12-16СП Передача главная
1
2
3
3
4
5
5
6
7
8
8
8
8
8
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
17
18
18
18
19
20
21
22
23
24
24
25
26
27
28
29
29
29
29
29
30
31
32
32
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
63
64
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-12-16-20СП(SP) | 2501-12-16-20СП(SP) | Передача главная | |
| 2501-12-16СП(SP) | 2501-12-16СП(SP) | Передача главная | |
| Проволока | Проволока | Проволока | |
| 1 | 700-37-2171 | Пробка 3КГ 3/8".45.019 ТУ 23.1.506-91 | |
| 2 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 | |
| 3 | 22316W33 | Подшипник 22316W33 | |
| 3 | 53616Н | Подшипник 53616Н | |
| 4 | 32 5463 | Штифт | |
| 5 | 2501-12-101 | Корпус (476719267303) | |
| 5 | 2501-12-101-20 | Корпус | |
| 6 | 2501-12-108 | Шестерня | |
| 7 | 2501-12-129СП(SP) | Шестерня | |
| 8 | 31 5271 | Шайба | |
| 9 | 28 5585 | Болт | |
| 10 | 2501-12-115-02 | Прокладка | |
| 11 | 2501-12-115-01 | Прокладка | |
| 12 | 2501-12-115 | Прокладка | |
| 13 | 2501-12-103 | Стакан (476719267303) | |
| 14 | 28 0350 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 15 | 31 0225 | Шайба | |
| 16 | 97518А1 | Подшипник 97518А1 | |
| 17 | 2501-12-114 | Крышка | |
| 18 | Проволока КС1,6 | Проволока КС1,6 | |
| 19 | 28 0545 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 20 | 2501-12-113 | Крышка | |
| 21 | 2501-12-205 | Проставка | |
| 22 | 2501-12-203 | Стакан | |
| 23 | 175-180-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | 7224А | Подшипник 7224А | |
| 25 | 2501-12-112 | Прокладка | |
| 26 | 2501-12-112-01 | Прокладка | |
| 27 | 2501-12-112-02 | Прокладка | |
| 28 | 2501-12-131СП(SP) | Труба | |
| 29 | Проволока КС 1 | Проволока КС 1 | |
| 30 | 2501-12-147СП(SP) | Шестерня | |
| 31 | 2501-12-106 | Шестерня | |
| 32 | 2501-12-216 | Угольник концевой | |
| 33 | Болт М12-6gx60 | Болт М12-6gx60 | |
| 34 | 2501-12-216-01 | Угольник концевой | |
| 35 | Гайка М14x1,5 | Гайка М14x1,5 | |
| 36 | 2501-12-109 | Шестерня | |
| 37 | 30 0310 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 38 | 31 5317 | Шайба | |
| 39 | 2501-12-122 | Болт специальный | |
| 40 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 41 | 2501-12-104 | Стакан | |
| 42 | 700-58-2356 | Кольцо С105 ГОСТ 13940-86 | |
| 43 | 2501-12-110 | Ступица | |
| 44 | 2501-12-121 | Подшипник | |
| 45 | 2501-12-126 | Стопор | |
| 46 | 28 5120 | Болт | |
| 47 | 41 5090 | Хомутик | |
| 48 | 2501-12-133СП(SP) | Труба | |
| 49 | 2501-12-222 | Штуцер | |
| 50 | 2501-12-134СП(SP) | Труба | |
| 51 | 2501-12-119 | Крышка | |
| 52 | 35 0520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 53 | 2501-12-117 | Гайка | |
| 54 | 2501-12-116 | Пластина | |
| 55 | 2501-12-118 | Втулка | |
| 56 | 2501-12-120 | Прокладка | |
| 57 | 2501-12-120-01 | Прокладка | |
| 58 | 2501-12-120-02 | Прокладка | |
| 59 | 97521 | Подшипник 97521 | |
| 60 | 2501-12-105 | Стакан | |
| 61 | 2501-12-100-20 | Корпус | |
| 61 | 2501-12-100 | Корпус | |
| 62 | 2501-12-160СП(SP) | Труба | |
| 63 | 28 5586 | Болт | |
| 64 | 2501-12-140СП(SP) | Кронштейн | |
| 65 | 2501-12-130СП(SP) | Труба | |
| 66 | 37 250-08 | Пробка 3-кг1/4” | |
| 67 | Болт М16x1,5-6gx60 | Болт М16x1,5-6gx60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
