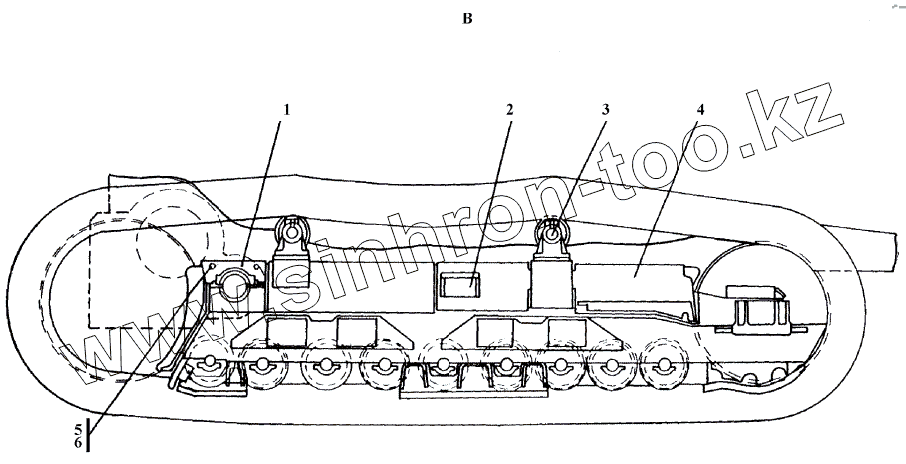

Каталог запасных частей к технике: Промтрактор ТГ-503К. TT3501-21-1СП Система ходовая

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ПК-12.02 (2007) ПК-12.02К (2007) ПК-60.01 (2007) Т-11.01К (2008) Т-11.01Я Т-11.02К (2008) Т-11.02Я (2008) Т-15.01К (2007) Т-15.01Я (2000) Т-15.02K (2009) Т-15.02Я (2009) Т-20.01К Т-20.01Я (2000) Т-20.01Я (2005) (2005) Т-20.02К (Четра) (2009) Т-20.02Я (Четра) (2009) Т-25.01К1 (2008) Т-25.01Я (2006) Т-330 (2006) Т-35.01К (2007) Т-35.01Я Т-40.01К (2008) Т-50.01 (1998) Т-500 (1999) Т-9.01Я (2007) ТГ-121Я (2004) ТГ-221КМ (2006) ТГ-221Я (2004) ТГ-301К (2006) ТГ-301Я (2004) ТГ-302Я (2010) ТГ-503К (2006) ТГ-503Я (2006) ТГ-511 (2008) Шасси ТП-20.02 (2008)

Схема > Не выбрано 313502-111-02СП Кабина ТТ2501-59-1СП Кабина ТТ2501-59-1СП Кабина ТТ2501-89-1СП Обивка кабины ТТ2501-89-1СП Обивка кабины 1101-23-1-01СП Установка сиденья 312001-57-2СП Установка вентиляторов кабины 312505-53-1CП Система отопления и вентиляции кабины 313502-47-1СП Установка зависимого отопителя кабины 312501-13-2-01СП Управление навесным оборудованием 312501-13-2-01СП Управление навесным оборудованием 312501-24-1СП Пол 312501-24-1СП Пол 312501-24-1СП Пол 313502-55-1-01SP Облицовка 313502-55-1-01SP Облицовка TT2501-13-2-04СП Управление трактором TT2501-13-2-04СП Управление трактором TT2501-13-2-04СП Управление трактором 313506-01-1СП Установка двигателя КТТА19-С520 313506-01-1СП Установка двигателя КТТА19-С520 313506-05-1СП Установка систем воздухоочистки и выпуска 313506-05-13СП Воздухоочиститель 313506-25-1СП Установка топливного бака 313506-25-1СП Установка топливного бака 313506-43-2CП Установка системы подогрева 313506-43-2CП Установка системы подогрева 313502-25-10-01СП Бак топливный 3506-60-2-01СП Система охлаждения двигателя и трансмиссии 3506-60-2-01СП Система охлаждения двигателя и трансмиссии 3506-60-2-01СП Система охлаждения двигателя и трансмиссии 3506-60-2-01СП Система охлаждения двигателя и трансмиссии 313502-11-2-02СП Рама 405-22-1СП Гусеница 3501-22-1-05СП Гусеница 3501-21-14СП/-14-01СП Каток опорный 3501-21-15СП/15-01СП Колесо натяжное 3501-21-40СП Механизм сдавания Т35-21-000СП/-000-01СП Каток опорный TT3501-21-1СП Система ходовая TT3501-21-1СП Система ходовая TT3501-21-2СП/3СП Тележка TT3501-64-1СП Установка кожухов 403-21-15СП Каток поддерживающий 403-21-47СП Механизм сдавания 3501-16-1-03СП Установка трансмиссии 3501-16-1-03СП Установка трансмиссии 2501-12-16СП Передача главная 2501-12-17-01СП Блок трансмиссии 2501-12-19-01СП Коробка передач с системой гидроуправления 2501-12-19-01СП Коробка передач с системой гидроуправления 2501- 12-20СП Коробка передач планетарная 2501-12-121СП,123СП,153СП Водило, 2501-12-120СП Бустер 2501-14-12СП Гидротрансформатор 2501-14-12СП Гидротрансформатор 2501-15-20СП Блок управления 2501-15-138-01СП Клапан 2501-18-16-01СП Фрикцион бортовой и тормоз остановочный 2501-18-106СП Пакет дисков 2501-20-3СП Установка редуктора привода насосов 2501-20-11-02СП Редуктор привода насосов 2501-20-11-02СП Редуктор привода насосов 1101-16-112СП Клапан 1501-15-41СП Блок управления 2601-15-10-02СП/-03СП Фильтр ТТ3501-19-12СП Передача бортовая 81-4250010-40 Вал карданный 2501-15-22-01СП Клапан 313502-26-1СП Установка гидросистемы 313502-26-1СП Установка гидросистемы 313502-26-1СП Установка гидросистемы 313502-26-105СП Бак гидросистемы 312501-26-20СП/-20-01СП Гидроцилиндр 312501-26-24СП Гидрозамок 312501-26-40СП Распределитель 313502-10-2СП Электрооборудование 313502-10-16СП Электрооборудование топливного бака 313502-10-18-01СП Электрооборудование 313502-10-19СП Электрооборудование передней облицовки 311502-10-19-01СП Электрооборудование обоймы подвесной 313502-10-21-01СП Установка электрооборудования на раме 313502-10-22СП Электрооборудование стрелы грузовой 313502-10-23СП Электрооборудование подогревателя ПЖД30Г 313506-10-11СП Установка электрооборудования в кабине 313506-10-12СП Электрооборудование пола кабины 313506-10-12СП Электрооборудование пола кабины 313506-10-12СП Электрооборудование пола кабины 3506-10-12-02СП Электрооборудование двигателя 2501-10-5-03СП Установка электрооборудования в контейнере АКБ TT2501-10-21СП/-01СП Электрооборудование крыши кабины TT2501-10-21СП/-01СП Электрооборудование крыши кабины TT2501-10-21СП/-01СП Электрооборудование крыши кабины ТТ2501-10-145СП Электрооборудование гидробака 404-10-270СП Установка фары 405-10-133СП Блок выключателей 313506-10-100СП Щиток выключателей 313506-10-102СП Щиток приборов 1 313506-10-103СП Щиток приборов 313502-92-1СП Установка стрелы и полиспастов 313502-92-1СП Установка стрелы и полиспастов 313502-92-390СП Подвеска крюка 313502-92-430СП Обойма подвесная 31.3502-92-580СП Обойма стреловая 313502-93-1СП Установка противовеса 313502-93-1СП Установка противовеса 313502-94-1СП Установка лебедок с гидроуправлением 313502-94-1СП Установка лебедок с гидроуправлением 313502-94-1СП Установка лебедок с гидроуправлением 313502-95-1СП Портал 312001-94-27СП Клапан 3501-26-65СП Пилот управления 3501-51-1СП Установка прицепного устройства 312501-90-1-02СП/-03СП Привод лебедок 312501-90-1-02СП/-03СП Привод лебедок 312501-90-1-02СП/-03СП Привод лебедок 312501-90-10СП Бустер 312501-90-12CП Водило 312501-90-20СП Редуктор 31 2501-90-21СП Водило 312501-90-25СП Муфта обгонная 312501-91-1-02СП/-03СП Распределитель лебедки 312501-91-10-01СП Распределитель гидромоторов 312501-91-10-01СП Распределитель гидромоторов 312501-91-11СП Клапан

1

2

2

3

4

4

5

5

6

6

Позиция на иллюстрации	Заводской номер детали		Название детали
ТТ3501-21-1-20СП(SP)	ТТ3501-21-1-20СП(SP)		Система ходовая
1	ТТ3501-21-23		Кожух
2	TT3501-21-30-01СП (SP)		Кожух
2	ТТ3501-21-30-01-20СП -20(SP)		Кожух
3	403-21-15СП(SP)		Каток поддерживающий
4	TT3501-21-28СП(SP)		Кожух
4	ТТ3501-21-28-20СП -20(SP)		Кожух
5	700-31-2209		Шайба ГОСТ 11371-78
5	700-31-2209-20		Шайба ГОСТ 11371-78
6	28 0520		Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70
6	28 0520-20		Болт М16х1,5-6gх30 ГОСТ 7796-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
