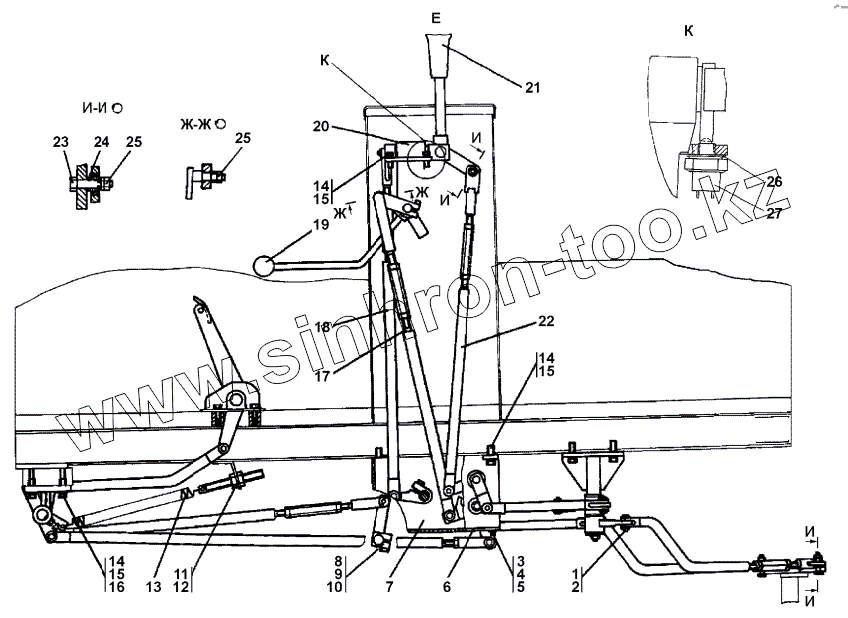

Каталог запасных частей к технике: Промтрактор ТГ-503К. TT2501-13-2-04СП Управление трактором
1
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
14
15
15
15
16
16
17
17
18
18
19
20
20
21
22
22
23
23
24
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404-13-269-20 | Ось | |
| 1 | 404-13-269 | Ось | |
| 2 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 3 | Болт M6-6gx16 | Болт M6-6gx16 | |
| 4 | Шайба 6T | Шайба 6T | |
| 5 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 6 | TT2501-13-159СП(SP) | Крышка | |
| 6 | TT2501-13-159-20СП(SP) | Крышка | |
| 7 | ТТ2401-13-141-20СП(SP) | Блок управления | |
| 7 | ТТ2501-13-141СП(SP) | Блок управления | |
| 8 | TT2501-13-182-01-20СП -20(SP) | Рычаг | |
| 8 | TT2501-13-182-01СП(SP) | Рычаг | |
| 9 | Болт M8-6gx30 | Болт M8-6gx30 | |
| 10 | 34 0350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 11 | 2501-13-96-20 | Растяжка | |
| 11 | 2501-13-96 | Растяжка | |
| 12 | 30 0215-20 | Гайка М12x1,25 | |
| 12 | 30 0215-01 | Гайка М12x1,25 | |
| 13 | 700-38-2742-01 | Пружина | |
| 13 | 700-38-2742-01-20 | Пружина | |
| 14 | Болт M10-6gx30 | Болт M10-6gx30 | |
| 15 | Шайба 10 OT | Шайба 10 OT | |
| 16 | 31 0180-20 | Шайба 10 | |
| 16 | 31 0180 | Шайба 10 | |
| 17 | 31.2501-13-58-20СП(SP) | Тяга | |
| 17 | 31.2501-13-58СП(SP) | Тяга | |
| 18 | TT2501-13-150-03--20СП(SP) | Тяга | |
| 18 | TT2501-13-150-03СП(SP) | Тяга | |
| 19 | 46-23-133 | Рукоятка | |
| 20 | TT2501-13-152-20СП(SP) | Блок управления | |
| 20 | TT2501-13-152СП(SP) | Блок управления | |
| 21 | 2501-13-299 | Рукоятка | |
| 22 | TT2501-13-173СП(SP) | Тяга | |
| 22 | TT2501-13-173-20СП(SP) | Тяга | |
| 23 | 404-13-128-20 | Ось | |
| 23 | 404-13-128 | Ось | |
| 24 | 404-13-126-20 | Втулка | |
| 24 | 404-13-126 | Втулка | |
| 25 | Гайка М6 | Гайка М6 | |
| 26 | 31 0280 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 26 | 31 0280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 27 | 418А-3716000 | Выключатель 418А-3716000 | |
| 27 | 418А-3716000Т | Выключатель 418А-3716000Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
