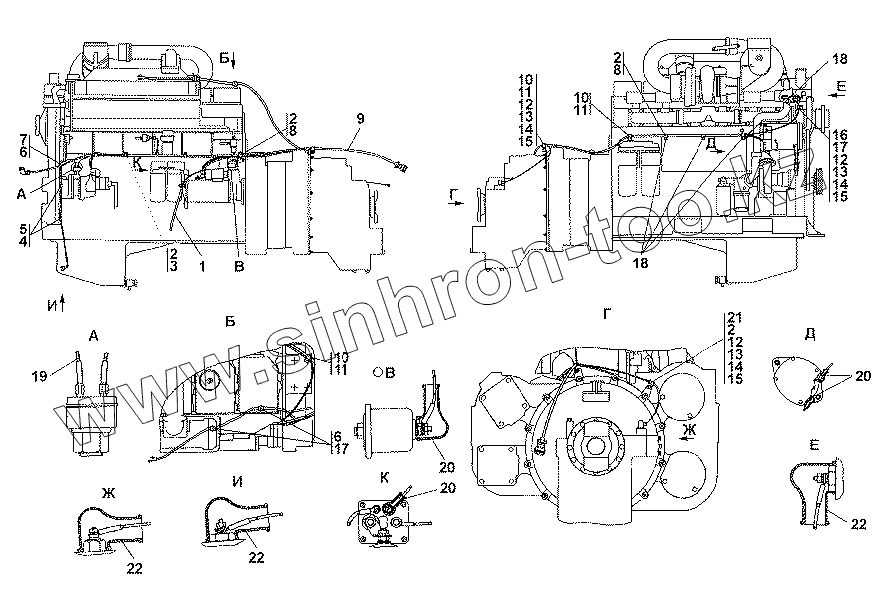

Каталог запасных частей к технике: Промтрактор ТГ-503К. 3506-10-12-02СП Электрооборудование двигателя
1
1
2
2
2
2
3
4
5
6
6
7
8
8
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
14
15
15
15
15
16
16
17
17
18
18
18
19
19
20
20
20
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-10-12-02-20СП -20(SP) | 3506-10-12-02-20СП -20(SP) | Электрооборудование двигателя | |
| 3506-10-12-02СП(SP) | 3506-10-12-02СП(SP) | Электрооборудование двигателя | |
| 1 | 401-10-111СП(SP) | Провод | |
| 1 | 401-10-111-20СП(SP) | Провод | |
| 2 | 700-40-6684-04 | Прокладка | |
| 3 | 700-41-2866 | Хомут | |
| 4 | 700-40-6684-08 | Прокладка | |
| 5 | 41 5045 | Хомутик | |
| 6 | 700-40-6684-07 | Прокладка | |
| 7 | 41 5090 | Хомутик | |
| 8 | 700-41-3179 | Хомутик | |
| 9 | 3506-10-118-02СП(SP) | Жгут | |
| 9 | 3506-10-118-02-20СП -20(SP) | Жгут | |
| 10 | 58-41-2006-04 | Хомутик | |
| 11 | 700-40-6684-02 | Прокладка | |
| 12 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 13 | Гайка М8 | Гайка М8 | |
| 14 | Шайба 8Т | Шайба 8Т | |
| 14 | Шайба 8Т | Шайба 8Т | |
| 15 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 15 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 16 | 3506-10-122-20СП(SP) | Жгут переходной | |
| 16 | 3506-10-122СП(SP) | Жгут переходной | |
| 17 | 700-41-3310 | Хомутик | |
| 18 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 18 | 31 0170 | Шайба 10 ГОСТ 11371-78 | |
| 19 | 3506-10-125-20СП(SP) | Провод | |
| 19 | 3506-10-125СП(SP) | Провод | |
| 20 | 700-40-5607 | Наконечник | |
| 21 | 41 5119 | Хомутик | |
| 22 | 700-40-5606 | Наконечник |
