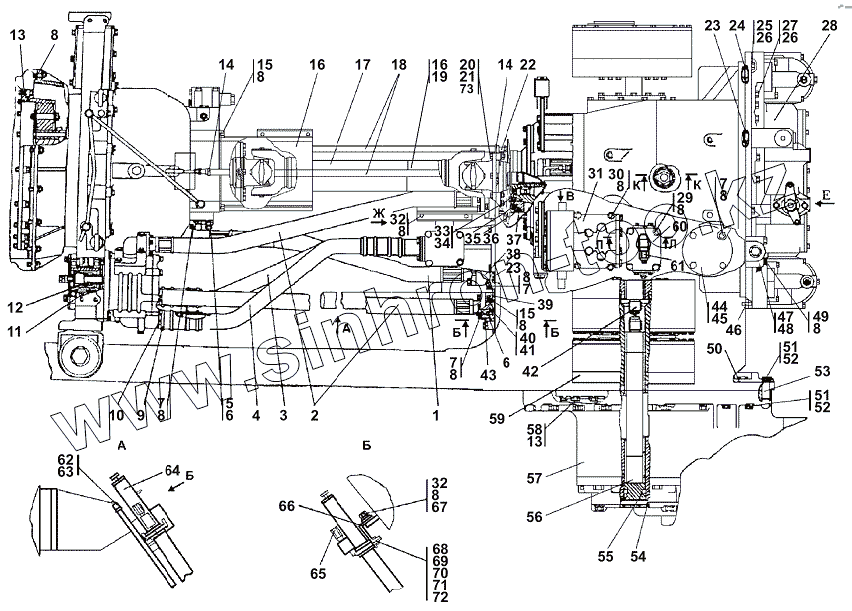

Каталог запасных частей к технике: Промтрактор ТГ-503К. 3501-16-1-03СП Установка трансмиссии
1
1
2
2
3
3
4
4
5
5
5
6
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
9
10
10
11
12
13
13
14
14
15
15
16
16
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34
35
35
36
37
38
38
39
39
40
41
42
43
43
44
44
45
46
47
47
48
48
49
49
50
50
51
51
51
52
52
53
54
55
56
57
57
58
59
60
60
61
62
62
63
64
64
65
65
66
67
67
68
68
69
70
71
71
72
72
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-16-1-03СП(SP) | 3501-16-1-03СП(SP) | Установка трансмиссии | |
| 3501-16-1-03-20СП(SP) | 3501-16-1-03-20СП(SP) | Установка трансмиссии | |
| 1 | 2501-16-105-01СП(SP) | Рукав | |
| 1 | 2501-16-105-01-20СП -20(SP) | Рукав | |
| 2 | 404-26-118-01СП(SP) | Рукав | |
| 2 | 404-26-118-01-20СП -20(SP) | Рукав | |
| 3 | 2501-15-101-14 | Труба | |
| 3 | 2501-15-101-14-20 | Труба | |
| 4 | 2501-15-101-13 | Труба | |
| 4 | 2501-15-101-13-20 | Труба | |
| 5 | 2501-12-154 | Фланец | |
| 5 | 2501-12-154-20 | Фланец | |
| 6 | 049-055-36-2-51-1688 | Кольцо 049-055-36-2-51-1688 | |
| 7 | Болт M12-6gx35 | Болт M12-6gx35 | |
| 8 | Шайба 12 OT | Шайба 12 OT | |
| 9 | DIN3017-AS50-70/ 12C7-W2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 10 | 46 1501-04 | Рукав | |
| 10 | 46 1501-04-20 | Рукав | |
| 11 | 58 0307 | Кольцо С34 ГОСТ 13940-86 | |
| 12 | 2501-15-103 | Муфта | |
| 13 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 14 | DIN3017-АS20-32/ 12C7-W2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 15 | Болт M12-6gx30 | Болт M12-6gx30 | |
| 16 | 2501-12-113СП(SP) | Кожух | |
| 16 | 2501-12-113-20СП(SP) | Кожух | |
| 17 | 81-4250010-50 | Вал карданный | |
| 18 | 46 0601-40 | Рукав | |
| 18 | 46 0601-40-20 | Рукав | |
| 19 | 2501-12-114СП(SP) | Кожух | |
| 19 | 2501-12-114-20СП(SP) | Кожух | |
| 20 | 4001-16-35 | Болт специальный | |
| 20 | 4001-16-35-20 | Болт специальный | |
| 21 | 31 5220 | Шайба | |
| 21 | 31 5220-20 | Шайба | |
| 22 | 403-16-109СП(SP) | Штуцер | |
| 22 | 403-16-109-20СП(SP) | Штуцер | |
| 23 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | 40 0468-35 | Кольцо | |
| 25 | 28 0550 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 25 | 28 0550-20 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 26 | Шайба 16 OT | Шайба 16 OT | |
| 27 | 28 0562 | Болт М16х1,5-6gх75 | |
| 27 | 28 0562-20 | Болт М16х1,5-6gх75 | |
| 28 | 2501-12-17-01СП(SP) | Блок трансмиссии | |
| 28 | 2501-12-17-01-20СП -20(SP) | Блок трансмиссии | |
| 29 | Болт M12-6gx80 | Болт M12-6gx80 | |
| 30 | 28 0379 | Болт 3М12-6gх65 | |
| 30 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 31 | 1501-15-41СП(SP) | Блок управления | |
| 31 | 1501-15-41-20СП(SP) | Блок управления | |
| 32 | Болт M12x1,25-6gx25 | Болт M12x1,25-6gx25 | |
| 33 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 33 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 34 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 35 | 2501-16-5 | Сектор | |
| 35 | 2501-16-5-20 | Сектор | |
| 36 | 2501-16-4 | Кольцо | |
| 37 | 40 0461 | Кольцо | |
| 38 | 2501-15-121 | Коллектор | |
| 38 | 2501-15-121-20 | Коллектор | |
| 39 | 3501-16-28 | Фланец | |
| 39 | 3501-16-28-20 | Фланец | |
| 40 | 032-038-36-2-51-1688 | Кольцо 032-038-36-2-51-1688 | |
| 41 | 44 0038 | Кольцо защитное | |
| 42 | 2501-12-135-01СП(SP) | Торсион | |
| 43 | 2501-26-83 | Фланец | |
| 43 | 2501-26-83-20 | Фланец | |
| 44 | 2001-16-29 | Крышка | |
| 44 | 2001-16-29-20 | Крышка | |
| 45 | 130-135-36-2-51-1668 | Кольцо 130-135-36-2-51-1668 | |
| 46 | 32 5463 | Штифт | |
| 47 | 700-40-5336 | Прокладка | |
| 47 | 700-40-5336-20 | Прокладка | |
| 48 | 2501-15-138-01СП(SP) | Клапан | |
| 48 | 2501-15-138-01-20СП -20(SP) | Клапан | |
| 49 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 49 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 50 | 2501-12-161 | Планка | |
| 50 | 2501-12-161-20 | Планка | |
| 51 | 28 0835 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 51 | 28 0835-20 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 52 | Шайба 24T | Шайба 24T | |
| 53 | 32 5580 | Штифт | |
| 54 | 58 0676 | Кольцо С80 ГОСТ 13940-86 | |
| 55 | 069-075-36-2-51-1688 | Кольцо 069-075-36-2-51-1688 | |
| 56 | 2501-12-135-03СП(SP) | Торсион | |
| 57 | TT3501-19-11СП(SP) | Передача бортовая | |
| 57 | TT3501-19-11-20СП -20(SP) | Передача бортовая | |
| 58 | 28 5555-01 | Болт | |
| 59 | 2501-18-16СП(SP) | Фрикцион бортовой и тормоз остановочный | |
| 60 | 2501-15-22-01СП(SP) | Клапан | |
| 60 | 2501-15-22-01-20СП -20(SP) | Клапан | |
| 61 | 312501-91-23СП(SP) | Заглушка | |
| 62 | 3501-16-102СП(SP) | Линейка | |
| 62 | 3501-16-102-20СП(SP) | Линейка | |
| 63 | 700-40-6575 | Прокладка | |
| 64 | 3501-16-106СП(SP) | Горловина | |
| 64 | 3501-16-106-20СП(SP) | Горловина | |
| 65 | 46-14-141СП(SP) | Сапун | |
| 65 | 46-14-141-20СП(SP) | Сапун | |
| 66 | 3501-16-29 | Кронштейн | |
| 67 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 67 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 68 | 2501-15-107 | Хомут | |
| 68 | 2501-15-107-20 | Хомут | |
| 69 | Гайка M8 | Гайка M8 | |
| 70 | Шайба 8 | Шайба 8 | |
| 71 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 71 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 72 | 40 0324 | Пластина | |
| 72 | 2501-12-170 | Пластина | |
| 73 | 4599651312 | Гайка М 14x1,5 | |
| 73 | 168000460 | Гайка самоконтрящаяся М 14x1,5 (8) ОЦ DIN985 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
