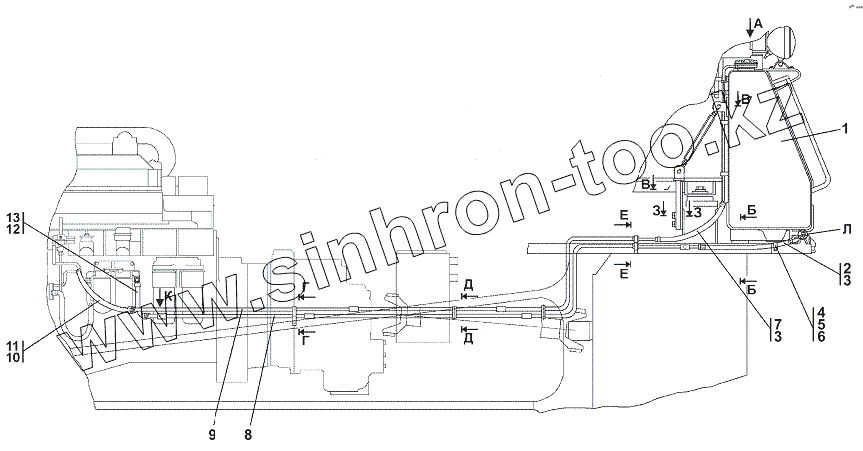

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313506-25-1СП Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
7
8
8
9
9
10
11
11
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
313506-25-1-20СП(SP) 313506-25-1-20СП(SP) Установка топливного бака
313506-25-1СП(SP) 313506-25-1СП(SP) Установка топливного бака
1 313502-25-10-01СП (SP) Бак топливный
1 313502-25-10-01-20СП -20(SP) Бак топливный
2 404-26-213-11СП(SP) Рукав d.12
2 404-26-213-11-20СП -20(SP) Рукав d.12
3 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
4 700-41 -2548 Хомутик
5 Болт М8-6gx16 Болт М8-6gx16
6 Шайба 8Т Шайба 8Т
7 404-26-213-01СП(SP) Рукав диам.12
7 404-26-213-01-20СП -20(SP) Рукав d.12
8 313506-25-10СП(SP) Трубопровод
8 313506-25-10-20СП -20(SP) Трубопровод
9 313506-25-11СП(SP) Трубопровод
9 313506-25-11-20СП -20(SP) Трубопровод
10 AS 0802300SS Рукав AS 0802300SS
11 312001-25-33-20СП -20(SP) Pукав
11 312001-25-33СП(SP) Рукав
12 AS 10025SS Рукав AS 10025SS
13 312001-25-32-20СП -20(SP) Рукав
13 312001-25-32СП(SP) Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
