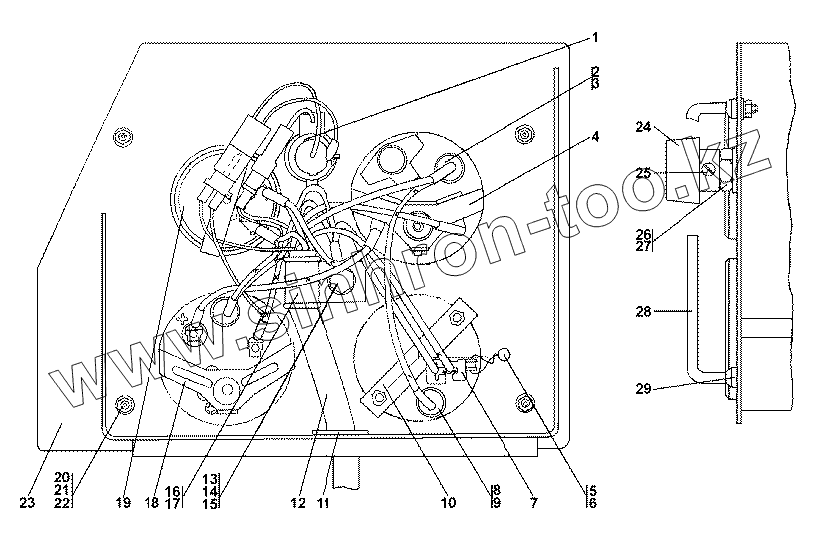

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313506-10-103СП Щиток приборов
1
2
3
4
4
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
18
18
19
20
21
22
22
23
23
24
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313506-10-103-20СП -20(SP) | 313506-10-103-20СП -20(SP) | Щиток приборов | |
| 313506-10-103СП(SP) | 313506-10-103СП(SP) | Щиток приборов | |
| 1 | 11.3725 | Прикуриватель 11.3725 | |
| 2 | 34 6621 2401 | Лампа А24-2 | |
| 3 | 45 7374 7329 | Патрон со штекером ЛВ211-3714329 | |
| 4 | 45 7382 2494 | Приемник указателя температуры 36.3807010 | |
| 4 | 45 7382 2493 | Приемник указателя температуры 3606.3807010 | |
| 4 | 45 7382 2492 | Приемник указателя температуры 36.3807010 | |
| 5 | 10/6,5 ТУ 32-ЦТВР-04-89 | Пломба 10/6,5 ТУ 32-ЦТВР-04-89 | |
| 6 | Проволока 0,6-0-4 | Проволока 0,6-0-4 | |
| 7 | Колодка | Колодка | |
| 8 | 34 6621 2401 | Лампа А24-2 | |
| 9 | 45 7374 7329 | Патрон со штекером ЛВ211-3714329 | |
| 10 | ЧИ0005 | Счетчик времени ТУ 25-1865. 100-91 | |
| 11 | 700-40-6682 | Кольцо | |
| 12 | 313506-10-110СП(SP) | Жгут | |
| 12 | 312502-10-110-20СП -20(SP) | Жгут | |
| 13 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 14 | Шайба 8Т | Шайба 8Т | |
| 15 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 15 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 16 | 415119 | Хомутик | |
| 17 | 700-40-6684-06 | Прокладка | |
| 18 | 45 7383 2006 03 | Указатель напряжения 11.3812-Э | |
| 18 | 45 7383 2005 04 | Указатель напряжения 11.3812 | |
| 18 | 45 7383 2007 02 | Указатель напряжения 11.3812-Т | |
| 19 | 45 7373 4881 | Выключатель света щитка приборов с реостатом ВК416-01 | |
| 20 | Гайка М4 | Гайка М4 | |
| 21 | Шайба 4 | Шайба 4 | |
| 22 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 22 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 23 | 313506-10-107СП(SP) | Щиток 2 | |
| 23 | 313506-10-107-20СП -20(SP) | Щиток 2 | |
| 24 | 46-10-576СП(SP) | Ручка | |
| 25 | 35 5300 | Винт | |
| 25 | 35 5300-20 | Винт | |
| 26 | 30 5185 | Гайка | |
| 26 | 30 5185-20 | Гайка | |
| 27 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 27 | 31 0170 | Шайба 10 ГОСТ 11371-78 | |
| 28 | 405-10-24 | Ручка | |
| 29 | 405-10-7 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
