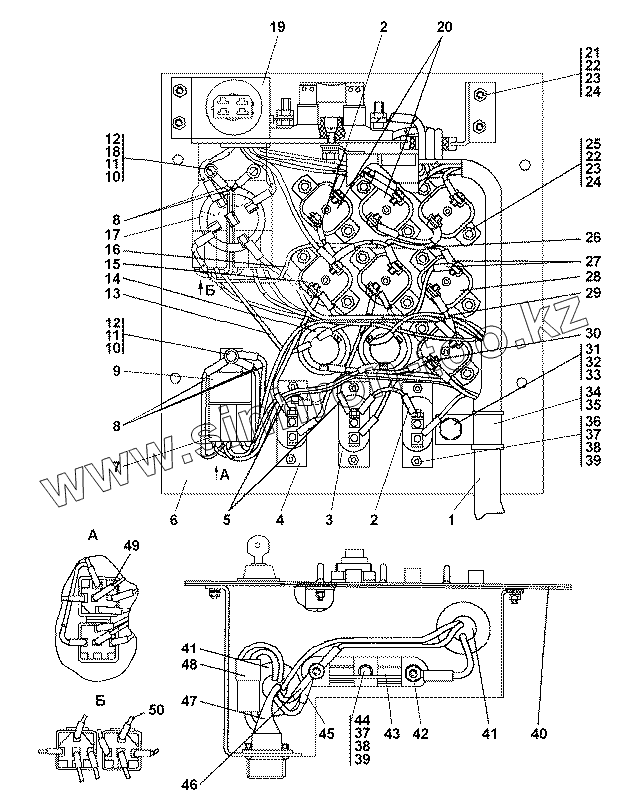

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313506-10-100СП Щиток выключателей
1
1
2
2
2
3
3
3
4
4
4
5
5
6
6
7
8
8
8
9
10
10
10
11
11
12
12
13
13
14
15
16
16
17
17
17
18
19
19
20
21
22
22
23
23
24
24
24
25
26
26
27
27
28
29
29
30
30
31
32
33
33
34
35
36
37
37
38
38
39
39
39
40
40
41
41
42
42
43
43
44
45
45
46
46
47
47
48
49
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313506-10-100-10СП -10(SP) | 313506-10-100-10СП -10(SP) | Щиток выключателей | |
| 313506-10-100-20СП -20(SP) | 313506-10-100-20СП -20(SP) | Щиток выключателей | |
| 313506-10-100СП(SP) | 313506-10-100СП(SP) | Щиток выключателей | |
| 1 | 313506-10-101СП(SP) | Жгут | |
| 1 | 313506-10-101-20СП -20(SP) | Жгут | |
| 2 | 404-10-180-47-20СП -20(SP) | Провод | |
| 2 | 404-10-180-47СП(SP) | Провод | |
| 3 | 34 2827 7116 07 | Переключатель В-45МТ | |
| 3 | 34 2827 7115 08 | Переключатель В-45М | |
| 3 | 34 2827 7110 02 | Переключатель В-45М | |
| 4 | 34 2827 7326 | Переключатель ППН-45Т | |
| 4 | 34 2827 7325 | Переключатель ППН-45, экспорт | |
| 4 | 34 2827 7320 | Переключатель ППН-45 | |
| 5 | 405-10-149-17-20СП -20(SP) | Провод | |
| 5 | 405-10-149-17СП(SP) | Провод | |
| 6 | 405-10-173-20СП(SP) | Щиток | |
| 6 | 405-10-173СП(SP) | Щиток | |
| 7 | 45 7373 9016 01 | Колодка гнездовая 607605 | |
| 8 | 404-10-180-51СП(SP) | Провод | |
| 8 | 404-10-180-51-20СП -20(SP) | Провод | |
| 9 | 45 7374 8383 | Реле 9013747 | |
| 10 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | Шайба 6Т | Шайба 6Т | |
| 12 | Винт В.М6-6gx16 | Винт В.М6-6gx16 | |
| 13 | 313506-10-104-01СП (SP) | Провод | |
| 13 | 313506-10-104-01--20СП(SP) | Провод | |
| 14 | 45 7373 4401 05 | Выключатель кнопочный 11.3704.000-01 | |
| 15 | 45 7373 1494 07 | Предохранитель термобиметаллический 29.3722 | |
| 16 | 312502-10-114-27--20СП(SP) | Провод | |
| 16 | 312502-10-114-27СП (SP) | Провод | |
| 17 | 45 7373 4267 | Выключатель стартера и приборов ВК 353 | |
| 17 | 45 7373 4268 | Выключатель стартера и приборов ВК 353 Э | |
| 17 | 45 7373 4216 04 | Выключатель стартера и приборов ВК 353-Т | |
| 18 | Гайка М6 | Гайка М6 | |
| 19 | 405-10-27-20 | Кронштейн | |
| 19 | 405-10-27 | Кронштейн | |
| 20 | 45 7373 1495 06 | Предохранитель термобиметаллический 291.3722 | |
| 21 | Винт В.М5-6gx12 | Винт В.М5-6gx12 | |
| 22 | Гайка М5 | Гайка М5 | |
| 23 | Шайба 5Т | Шайба 5Т | |
| 24 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 24 | 31 0080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 25 | Винт В.М5-6gx35 | Винт В.М5-6gx35 | |
| 26 | 313502-10-111-20СП -20(SP) | Провод 90 | |
| 26 | 313502-10-111СП(SP) | Провод 90 | |
| 27 | 405-10-149-16СП(SP) | Провод | |
| 27 | 405-10-149-16-20СП -20(SP) | Провод | |
| 28 | 45 7373 1496 05 | Предохранитель термобиметаллический 292.3722 | |
| 29 | 404-10-180-52СП(SP) | Провод | |
| 29 | 404-10-180-52-20СП -20(SP) | Провод | |
| 30 | 313502-10-105-20СП (SP) | Провод | |
| 30 | 313502-10-105СП(SP) | Провод | |
| 31 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 32 | Шайба 8Т | Шайба 8Т | |
| 33 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 33 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 34 | 700-40-6684-03 | Прокладка | |
| 35 | 700-41-3307 | Хомутик | |
| 36 | Винт В.М4-6gx12 | Винт В.М4-6gx12 | |
| 37 | Гайка М4 | Гайка М4 | |
| 38 | Шайба 4Т | Шайба 4Т | |
| 39 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 39 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 405-10-37 | Панель | |
| 40 | 405-10-37-20 | Панель | |
| 41 | 700-40-6682 | Кольцо | |
| 42 | 34 2443 0021 00 | Блок защиты | |
| 42 | 34 2443 0022 10 | Блок защиты Б3-30, УХЛ 3 | |
| 43 | 34 2449 2112 04 | Предохранитель ПВ-100АС, УХЛЗ, 30В Экспорт | |
| 43 | 34 2449 2111 05 | Предохранитель ПВ-100АС, УХЛЗ, 30В | |
| 44 | Винт В.М4-6gx16 | Винт В.М4-6gx16 | |
| 45 | 312502-10-114-24СП (SP) | Провод | |
| 45 | 312502-10-114-24--20СП(SP) | Провод | |
| 46 | 2501-10-129-18-20СП -20(SP) | Провод | |
| 46 | 2501-10-129-18СП(SP) | Провод | |
| 47 | 405-10-172-20СП(SP) | Жгут | |
| 47 | 405-10-172СП(SP) | Жгут | |
| 48 | 45 7373 9003 06 | Колодка гнездовая 602602 | |
| 49 | 405-10-149-19СП(SP) | Провод | |
| 49 | 405-10-149-19-20СП -20(SP) | Провод | |
| 50 | 312502-10-114-25--20СП(SP) | Провод | |
| 50 | 312502-10-114-25СП (SP) | Провод |
