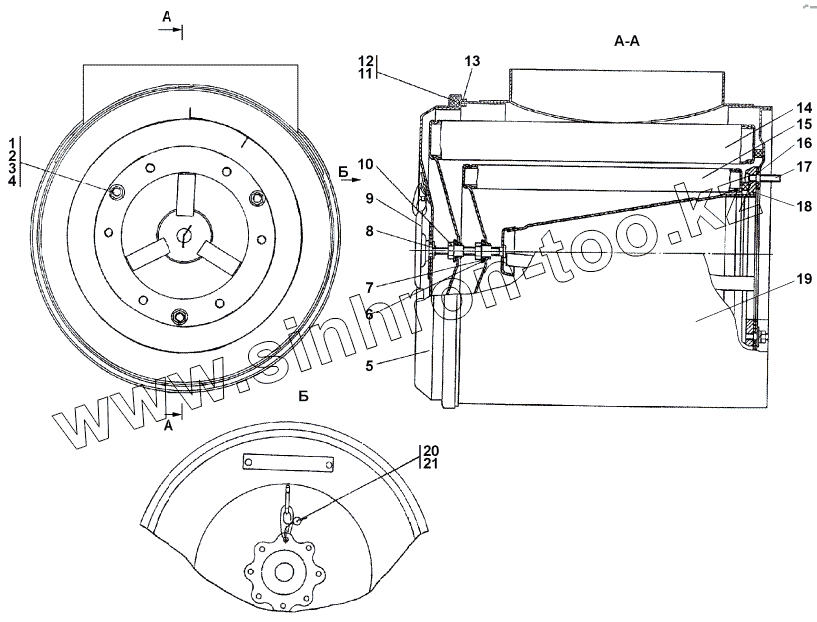

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313506-05-13СП Воздухоочиститель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
313506-05-13-20СП -20(SP) 313506-05-13-20СП -20(SP) Воздухоочиститель
313506-05-13СП(SP) 313506-05-13СП(SP) Воздухоочиститель
1 Гайка М8 Гайка М8
2 Шайба 8Т Шайба 8Т
3 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
3 31 0150 Шайба 8 ГОСТ 11371-78
4 29 0115-20 Шпилька М8
4 29 0115 Шпилька М8
5 46-05-351-01СП(SP) Крышка
5 46-05-351-01-20СП(SP) Крышка
6 40 0222-20 Прокладка
6 40 0222 Прокладка
7 46-05-764 Шайба
7 46-05-764-20 Шайба
8 31 5185 Шайба
8 31 5185-20 Шайба
9 46-05-366-20СП(SP) Ручка
9 46-05-366СП(SP) Ручка
10 46-05-763-20 Гайка
10 46-05-763 Гайка
11 40 0063-02 Прокладка
12 40 0034-02 Прокладка
13 46-05-774 Кант №27
14 Т 330.1109560-02 Элемент фильтрующий Т 330.1109560-02
14 Т 330.1109560-02Т2 Элемент фильтрующий Т 330.1109560-02Т2
15 Т 330.1109560-01 Элемент фильтрующий Т 330.1109560-01
15 Т 330.1109560-01Т2 Элемент фильтрующий Т 330.1109560-01Т2
16 45 0033 Прокладка
16 45 0033-20 Прокладка
17 29 0130 Шпилька М8 3п/6gх32.66.013 ГОСТ 22034-76
17 29 0130-20 Шпилька М8 3п/6gх32.66.029 ГОСТ 22034-76
18 46-05-355-20СП(SP) Центратор
18 46-05-355СП(SP) Центратор
19 313506-05-12-20СП -20(SP) Корпус
19 313506-05-12СП(SP) Корпус
20 2001-80-4 Пломба свинцовая
21 Проволока 0,8-0-С Проволока 0,8-0-С
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
