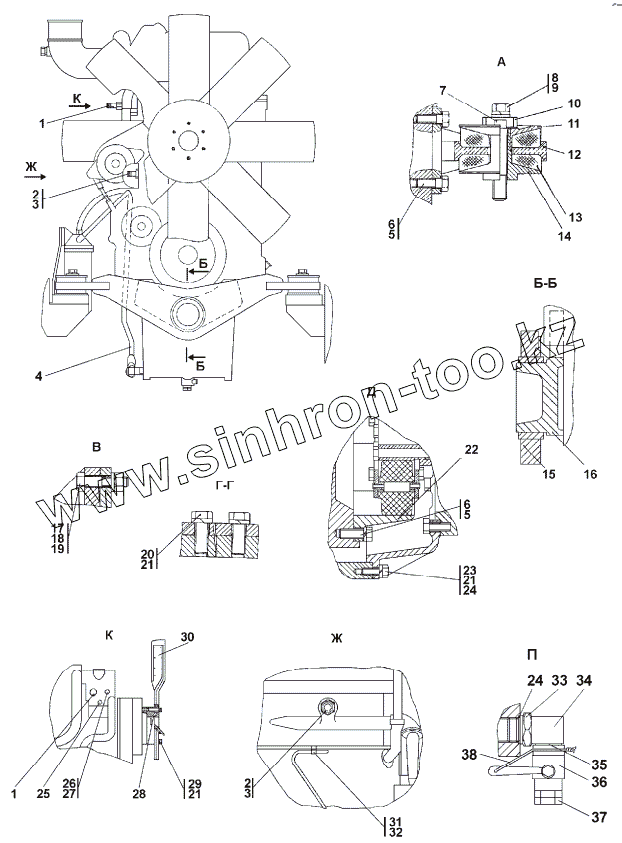

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313506-01-1СП Установка двигателя КТТА19-С520
1
1
1
2
2
2
3
3
4
5
5
5
6
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
19
20
21
21
21
22
23
23
24
24
25
26
26
27
28
29
29
30
31
31
32
33
33
34
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3506-01-1 | Штуцер | |
| 1 | 3506-01-1-20 | Штуцер | |
| 2 | 3506-01-2 | Штуцер | |
| 2 | 3506-01-2-20 | Штуцер | |
| 3 | 041x46x25 | Кольцо 041x46x25 | |
| 4 | Рукав | Рукав | |
| 5 | 31 5271-20 | Шайба | |
| 5 | 31 5271 | Шайба | |
| 6 | 28 5000-20 | Болт | |
| 6 | 28 5000 | Болт | |
| 7 | 700-31-2528 | Шайба | |
| 7 | 700-31-2528-20 | Шайба | |
| 8 | 28 0890 | Болт М24х2.6gх160.88.40Х.019 ГОСТ 7795-70 | |
| 8 | 28 0890-20 | Болт М24х2-6gх 160 ГОСТ 7795-70 | |
| 9 | Шайба 24Т | Шайба 24Т | |
| 10 | 30 5485-20 | Гайка | |
| 10 | 30 5485 | Гайка | |
| 11 | 2501-20-26-20 | Прижим | |
| 11 | 2501-20-26 | Прижим | |
| 12 | 313506-01-101-20СП -20(SP) | Опора задняя | |
| 12 | 313506-01-101СП(SP) | Опора задняя | |
| 13 | 40 0224 | Амортизатор | |
| 14 | 2501-20-25-20 | Упор | |
| 14 | 2501-20-25 | Упор | |
| 15 | 3506-01-105-20СП(SP) | Опора | |
| 15 | 3506-01-105СП(SP) | Опора | |
| 16 | 3506-01-103-20СП(SP) | Кронштейн передней опоры | |
| 16 | 3506-01-103СП(SP) | Кронштейн передней опоры | |
| 17 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 17 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 18 | Гайка М10 | Гайка М10 | |
| 19 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 20 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 21 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 22 | 3506-20-3 | Муфта | |
| 23 | 28 5001-20 | Болт | |
| 23 | 28 5001 | Болт | |
| 24 | 024-030-30 | Кольцо 024-030-30 | |
| 25 | 3408631 | Датчик сигнализатора температуры охлаждающей жидкости 3408631 | |
| 26 | ТМ100В-Т | Датчик ТМ 100В-Т | |
| 26 | ТМ100В | Датчик ТМ 100В | |
| 27 | 1106-01-13 | Переходник | |
| 28 | SР8319 | Проставка SР8319 | |
| 29 | 28 5009-01-20 | Болт | |
| 29 | 28 5009-01 | Болт | |
| 30 | 3630453 | Крыльчатка вентилятора 3630453 | |
| 31 | 41 5204-20 | Хомутик | |
| 31 | 41 5204 | Хомутик | |
| 32 | 700-40-6684-04 | Прокладка | |
| 33 | 3506-01-12-20 | Контргайка | |
| 33 | 3506-01-12 | Контргайка | |
| 34 | 3506-01-25 | Переходник | |
| 34 | 3506-01-25-20 | Переходник | |
| 35 | 24x30 МН 4152-62 | Кольцо 24x30 МН 4152-62 | |
| 36 | SР8319 | Проставка SР8319 | |
| 37 | 1102-01-7 | Заглушка | |
| 37 | 1102-01-7-20 | Заглушка | |
| 38 | Проволока 1,6-0-С | Проволока 1,6-0-С |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
