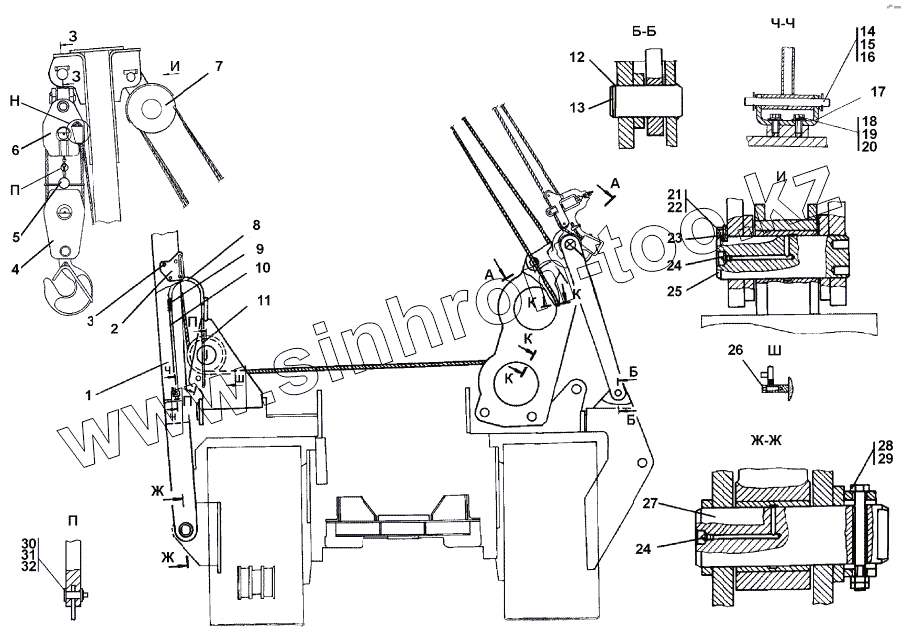

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313502-92-1СП Установка стрелы и полиспастов
1
1
1
1
2
2
3
4
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
24
24
25
25
26
26
27
28
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-92-1-20СП(SP) | 313502-92-1-20СП(SP) | Установка стрелы и полиспастов | |
| 313502-92-1СП(SP) | 313502-92-1СП(SP) | Установка стрелы и полиспастов | |
| 1 | 313502-92-500-20СП -20(SP) | Стрела | |
| 1 | 313502-92-501-20СП -20(SP) | Стрела | |
| 1 | 313502-92-501СП(SP) | Стрела | |
| 1 | 313502-92-500СП(SP) | Стрела | |
| 2 | 313502-92-370-20СП -20(SP) | Указатель вылета стрелы | |
| 2 | 313502-92-370СП(SP) | Указатель вылета стрелы | |
| 3 | Болт М8-6gx35 | Болт М8-6gx35 | |
| 4 | 313502-92-390СП(SP) | Подвеска крюка | |
| 4 | 313502-92-390-20СП -20(SP) | Подвеска крюка | |
| 5 | 312001-92-121СП(SP) | Груз | |
| 6 | 313502-92-430СП(SP) | Обойма подвесная | |
| 6 | 313502-92-430-20СП -20(SP) | Обойма подвесная | |
| 7 | 313502-92-580СП(SP) | Обойма стреловая | |
| 7 | 313502-92-580-20СП -20(SP) | Обойма стреловая | |
| 8 | 313502-92-33 | Стяжка | |
| 9 | 313502-92-36 | Проволока | |
| 10 | 313502-92-30СП(SP) | Рычаг | |
| 11 | 313502-92-30-20СП -20(SP) | Рычаг | |
| 12 | 58 0609-01-20 | Кольцо С60 | |
| 12 | 58 0609-01 | Кольцо С60 | |
| 13 | 313502-92-6 | Палец | |
| 14 | 475470 | Ось | |
| 15 | 31 0280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 15 | 31 0280 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 16 | Шплинт 3,2x25 | Шплинт 3,2x25 | |
| 17 | 312001-95-24СП(SP) | Кронштейн | |
| 18 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 19 | Шайба 8Т | Шайба 8Т | |
| 20 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 20 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 21 | 28 0545-20 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 21 | 28 0545 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 22 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 23 | 313502-92-432 | Ригель | |
| 24 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр | |
| 24 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр | |
| 25 | 313502-92-3-20 | Ось | |
| 25 | 313502-92-3 | Ось | |
| 26 | 312001-95-74-01 | Болт специальный | |
| 26 | 312001-95-74-01-20 | Болт специальный | |
| 27 | 313502-92-2 | Ось | |
| 28 | 28 0776-20 | Болт М20x1,5-6gx190 | |
| 28 | 28 0776 | Болт М20x1,5-6gx190 | |
| 29 | 30 0325-20 | Гайка М20х1,5 | |
| 29 | 30 0325 | Гайка М20х1,5 | |
| 30 | 47 0040 | Ось 6-6в12x20 | |
| 31 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 32 | Шплинт 1,6x14 | Шплинт 1,6x14 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
