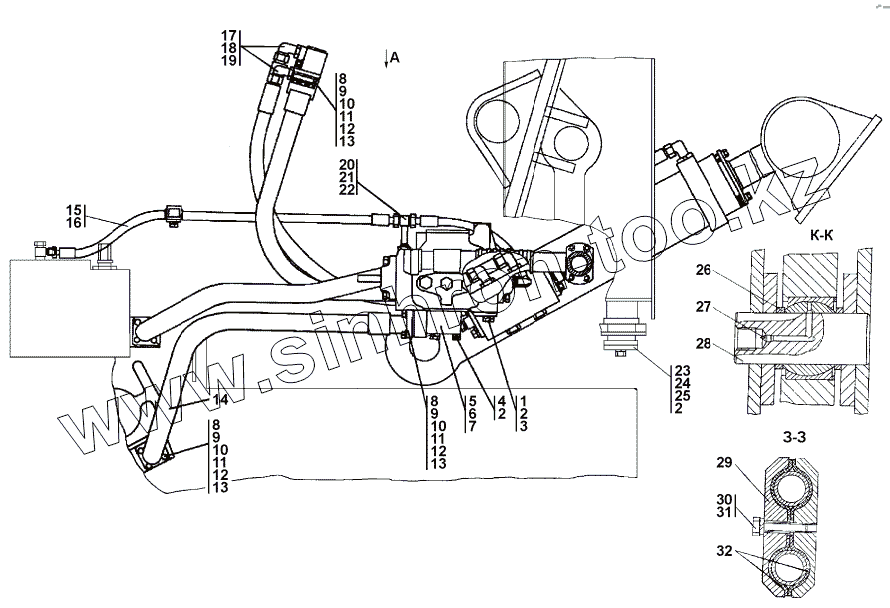

Каталог запасных частей к технике: Промтрактор ТГ-503К. 313502-26-1СП Установка гидросистемы
1
1
2
2
2
3
3
4
4
5
5
6
7
8
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
24
25
25
26
26
27
27
28
29
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-26-1-20СП(SP) | 313502-26-1-20СП(SP) | Установка гидросистемы | |
| 313502-26-1СП(SP) | 313502-26-1СП(SP) | Установка гидросистемы | |
| 1 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 1 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 2 | Шайба 16 OT | Шайба 16 OT | |
| 3 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 3 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 4 | 28 0566-20 | Болт M12x1,5-6gx85 | |
| 4 | 28 0566 | Болт M12x1,5-6gx85 | |
| 5 | 3501-26-197-20 | Фланец | |
| 5 | 3501-26-197 | Фланец | |
| 6 | 44 0005 | Шайба защитная | |
| 7 | 042-050-46-2-51-1688 | Кольцо 042-050-46-2-51-1688 | |
| 8 | 2501-26-83 | Фланец | |
| 8 | 2501-26-83-20 | Фланец | |
| 9 | 44 0038 | Кольцо защитное | |
| 10 | Болт M12x1,25-6gx35 | Болт M12x1,25-6gx35 | |
| 11 | Шайба 12 OT | Шайба 12 OT | |
| 12 | 032-038-36-2-51-1688 | Кольцо 032-038-36-2-51-1688 | |
| 13 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 13 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 3501-26-177-12СП(SP) | Рукав d.25 | |
| 14 | 3501-26-177-12-20СП -20(SP) | Рукав d.25 | |
| 15 | 404-26-213-04-20СП -20(SP) | Рукав | |
| 15 | 404-26-213-04СП(SP) | Рукав | |
| 16 | 012-016-25-2-51-1688 | Кольцо 012-016-25-2-51-1688 | |
| 17 | 021-027-36-2-51-1688 | Кольцо 021-027-36-2-51-1688 | |
| 18 | Н.036.23.072 | Контргайка | |
| 18 | Н.036.23.072-01 | Контргайка | |
| 19 | Н.036.23.091 | Угольник ввертной | |
| 19 | Н.036.23.091-01 | Угольник ввертной | |
| 20 | 312501-26-19СП(SP) | Тройник | |
| 20 | 312501-26-19-20СП -20(SP) | Тройник | |
| 21 | 018-022-25-2-51-1688 | Кольцо 018-022-25-2-51-1688 | |
| 22 | Н.036.23.022-01 | Контргайка | |
| 22 | Н.036.23.022 | Контргайка | |
| 23 | 2501-25-37СП(SP) | Амортизатор | |
| 24 | 1101-25-36 | Накладка | |
| 25 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 25 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 26 | 312501-26-157-20 | Втулка | |
| 26 | 312501-26-157 | Втулка | |
| 27 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 27 | Масленка 1.2.Kд6xp | Масленка 1.2.Kд6xp | |
| 28 | 312501-26-156 | Ось | |
| 29 | 312501-26-141-20 | Бугель | |
| 29 | 312501-26-141 | Бугель | |
| 30 | Болт M8-6gx45 | Болт M8-6gx45 | |
| 31 | Шайба 8T | Шайба 8T | |
| 32 | 312501-26-155-20 | Прокладка | |
| 32 | 312501-26-155 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
