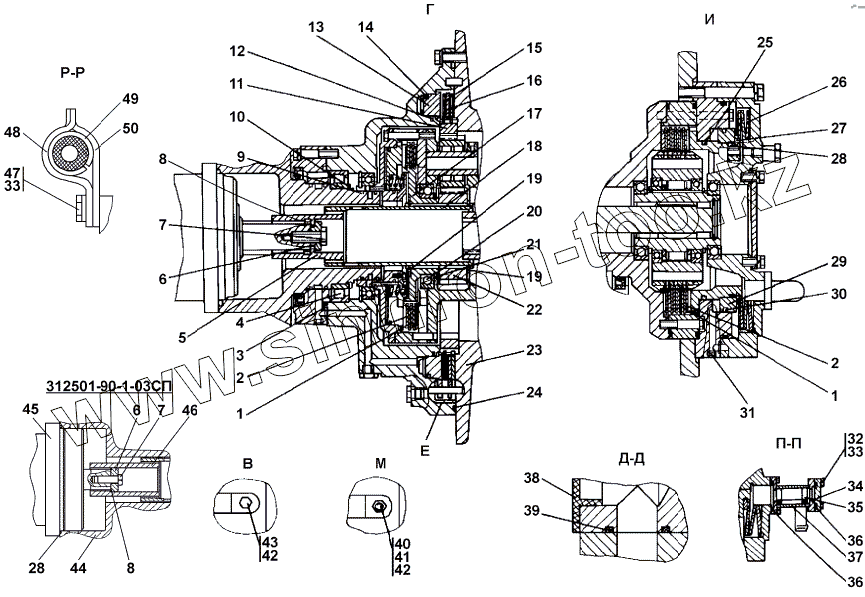

Каталог запасных частей к технике: Промтрактор ТГ-503К. 312501-90-1-02СП/-03СП Привод лебедок
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
37
37
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-12-37 | Диск | |
| 2 | 2501-12-125СП(SP) | Диск | |
| 3 | 220-230-58-2-3 | Кольцо 220-230-58-2-3 | |
| 4 | 1032930 | Подшипник 1032930 | |
| 5 | 312501-90-204-20 | Муфта | |
| 5 | 312501-90-204 | Муфта | |
| 6 | 312501-90-205 | Фланец | |
| 7 | Болт M16-6gx45 | Болт M16-6gx45 | |
| 8 | 58 0515 | Кольцо С52 | |
| 9 | 2501-12-181-24 | Кольцо уплотнительное | |
| 10 | 58 5850 | Кольцо | |
| 11 | 312501-90-186 | Шестерня | |
| 12 | 2501-12-181-11 | Кольцо уплотнительное | |
| 13 | 2501-12-52-01 | Поршень | |
| 14 | 2501-12-181-14 | Кольцо | |
| 15 | 2501-12-124СП(SP) | Диск | |
| 16 | 2501-12-231 | Диск | |
| 17 | 312501-90-119 | Барабан | |
| 18 | 312501-90-121 | Муфта | |
| 19 | 58 0760 | Кольцо С100 ГОСТ 13940-86 | |
| 20 | 1000924Д | Подшипник 1000924Д | |
| 21 | 58 0814 | Кольцо С120 ГОСТ 13940-86 | |
| 22 | 312501-90-113 | Шестерня | |
| 23 | 312501-90-136-20 | Барабан | |
| 23 | 312501-90-136 | Барабан | |
| 24 | 400468-18 | Кольцо | |
| 25 | 2501-12-181-03 | Кольцо уплотнительное | |
| 26 | 312501-90-133 | Тарелка | |
| 27 | 312501-90-132 | Кольцо | |
| 28 | 230-240-58-2-3 | Кольцо 230-240-58-2-3 | |
| 29 | 312501-90-210 | Кольцо | |
| 30 | 2501-12-181-05 | Кольцо уплотнительное | |
| 31 | 37 0260 | Пробка 3-кг1/4" | |
| 32 | Болт M12-6gx20 | Болт M12-6gx20 | |
| 33 | Шайба 12.OT | Шайба 12.OT | |
| 34 | 312501-90-200 | Крышка | |
| 35 | 312501-90-24СП(SP) | Маслозаборник | |
| 36 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 37 | 312501-90-23-20СП -20(SP) | Корпус | |
| 37 | 312501-90-23СП(SP) | Корпус | |
| 38 | 44 0064 | Заглушка | |
| 39 | 066-071-30-2-51-1668 | Кольцо 066-071-30-2-51-1668 | |
| 40 | 2501-26-295 | Заглушка | |
| 41 | 404-26-246 | Штуцер | |
| 42 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 43 | 37 5625-20 | Пробка | |
| 43 | 37 5625 | Пробка | |
| 44 | 312501-90-31 -01-20СП(SP) | Корпус | |
| 44 | 312501-90-31--01СП(SP) | Корпус | |
| 45 | Гидромотор | Гидромотор | |
| 46 | 312501-90-214 | Муфта | |
| 47 | Болт M12-6gx30 | Болт M12-6gx30 | |
| 48 | 2501-26-216-20 | Скоба | |
| 48 | 2501-26-216 | Скоба | |
| 49 | 40 0354-02 | Втулка | |
| 50 | 2501-26-217-20 | Планка | |
| 50 | 2501-26-217 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
