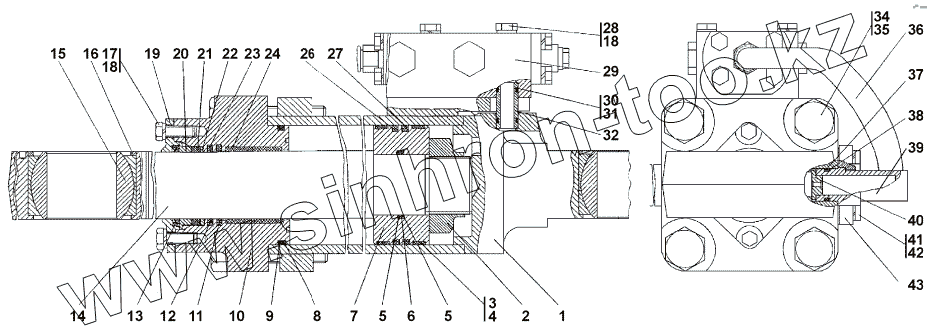

Каталог запасных частей к технике: Промтрактор ТГ-503К. 312501-26-20СП/-20-01СП Гидроцилиндр
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
21
22
23
24
26
27
28
28
29
29
30
31
32
32
34
34
35
35
36
36
37
38
39
40
41
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312501-26-20-20СП(SP) | 312501-26-20-20СП(SP) | Гидроцилиндр | |
| 312501-26-20-01СП(SP) | 312501-26-20-01СП(SP) | Гидроцилиндр | |
| 312501-26-20-01-20СП -20(SP) | 312501-26-20-01-20СП -20(SP) | Гидроцилиндр | |
| 312501-26-20СП(SP) | 312501-26-20СП(SP) | Гидроцилиндр | |
| 1 | 312501-26-21СП(SP) | Корпус | |
| 2 | 2501-98-588 | Гайка | |
| 3 | 312501-26-184 | Втулка опорная | |
| 4 | Е21Т-140-15-3,5 | Кольцо опорно-направляющее поршневое Е21Т-140-15-3,5 | |
| 5 | 410602-95-77 | Кольцо защитное | |
| 6 | 066-071-30-2-51-1688 | Кольцо 066-071-30-2-51-1688 | |
| 7 | 2602-28-94 | Поршень | |
| 8 | 130-140-58-2-ИРП1314-1 | Кольцо 130-140-58-2-ИРП1314-1 | |
| 9 | 2601-28-10 | Кольцо защитное | |
| 10 | 2501-26-1162 | Крышка | |
| 11 | 2001-26-567 | Кольцо уплотнительное | |
| 12 | 2001-26-554 | Кольцо уплотнительное | |
| 13 | 2501-93-506-01СП(SP) | Грязесъемник 3-d | |
| 14 | 312501-26-130-02-20 | Шток | |
| 14 | 312501-26-130-02 | Шток | |
| 15 | ШСЛ80 | Подшипник ТУ 37.006.154-89 | |
| 16 | 312501-26-198 | Кольцо | |
| 17 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 18 | Шайба 16 OT | Шайба 16 OT | |
| 19 | 2001-26-557 | Скребок | |
| 20 | 46-26-1552 | Втулка | |
| 21 | В374314/NEI | Уплотнение штоковое В374314/NEI | |
| 21 | В374314/NEI-2721 | Уплотнение штоковое В374314/NEI-2721 | |
| 22 | 2501-26-1161 | Кольцо | |
| 23 | 088-095-46-2-51-1688 | Кольцо 088-095-46-2-51-1688 | |
| 24 | Е22Т-080-30-3,0 | Кольцо опорно-направляющее штоковое Е22Т-080-30-3,0 | |
| 26 | 312501-26-185 | Кольцо уплотнительное | |
| 27 | 125-135-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 28 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 28 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 29 | 312501-26-24-20СП -20(SP) | Гидрозамок | |
| 29 | 312501-26-24СП(SP) | Гидрозамок | |
| 30 | 2501-93-561 | Кольцо защитное | |
| 31 | 022-026-25-2-ИРП1314-1 | Кольцо 022-026-25-2-ИРП1314-1 | |
| 32 | 2501-93-558 | Втулка | |
| 32 | 2501-93-558-20 | Втулка | |
| 34 | 28 0950 | Болт М30х2-6g20 | |
| 34 | 28 0950-20 | Болт М30х2-6gх20 | |
| 35 | 31 5412-20 | Шайба | |
| 35 | 31 5412 | Шайба | |
| 36 | 46-26-355-11-20СП(SP) | Рукав высокого давления d.16 | |
| 36 | 46-26-355-11СП(SP) | Рукав высокого давления d.16 армированный | |
| 37 | 032-038-36-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-7J3 | |
| 38 | 2501-98-550 | Кольцо защитное | |
| 39 | 312501-26-25СП(SP) | Угольник | |
| 40 | 312501-26-176 | Проставка | |
| 41 | 28 0365 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 41 | 28 0365-20 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 42 | Шайба 12 OT | Шайба 12 OT | |
| 43 | 2501-98-533 | Фланец | |
| 43 | 2501-98-533-20 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
